- En la barra de herramientas situada en la parte superior del gráfico de salida, seleccione el comando Exportar a CEF.
El sistema le pedirá que seleccione una pieza para analizarla.

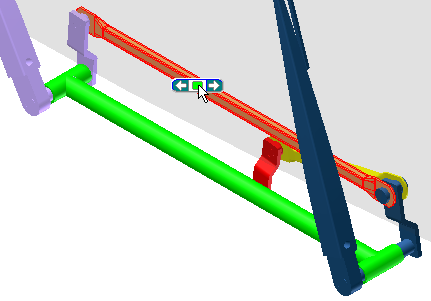

- Seleccione la pieza Crank Sway. Puede orbitar el ensamblaje o utilizar Seleccionar otro para acceder a la pieza.
Nota: Puede seleccionar más de una pieza para exportar. No se puede seleccionar piezas dentro de un subensamblaje, a menos que el subensamblaje esté definido como Flexible. - En el cuadro de diálogo Exportar a CEF, pulse Aceptar.
A continuación, especifique las caras de soporte de carga. En esta pieza, los agujeros de cada extremo del brazo contienen las caras de soporte de carga.

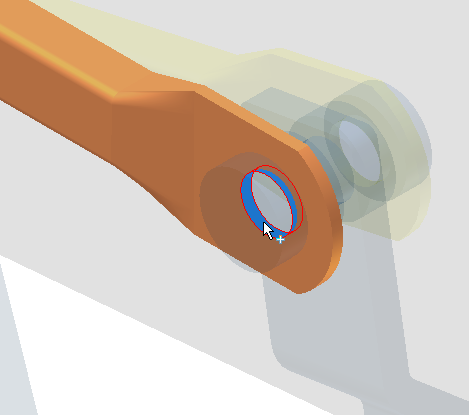

- En la unión Punto-Línea, designe la cara tal como se indica.
- En el cuadro de diálogo, seleccione la unión de Revolución para completar el campo.

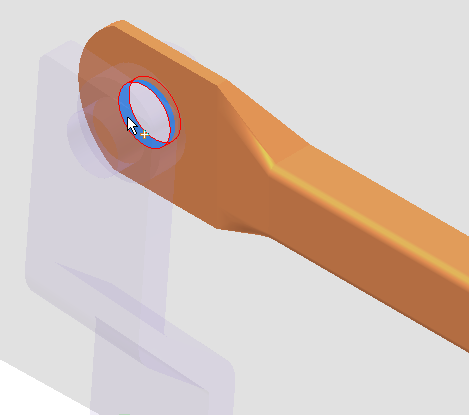

- Designe la otra cara tal como se muestra.
Nota: Otra posibilidad es utilizar la opción Selección automática de caras para permitir que el software seleccione las caras de soporte de carga automáticamente. - Pulse Aceptar.
Las cargas se exportan y están listas para su recuperación en Análisis de tensión.
- Cierre el gráfico de salida de datos.
