Una vez definidos los contactos, continúe con el análisis del modelo.
Para utilizar la pistola de calafateo, sostenga la empuñadura y presione el gatillo. Desde el punto de vista del análisis estático, los componentes reciben la fuerza y se deforman antes de que la cabeza del pistón se desplace hacia la parte inferior del tubo. Es razonable suponer que los componentes se deforman con respecto a la estructura principal. En tal caso, es posible aplicar:

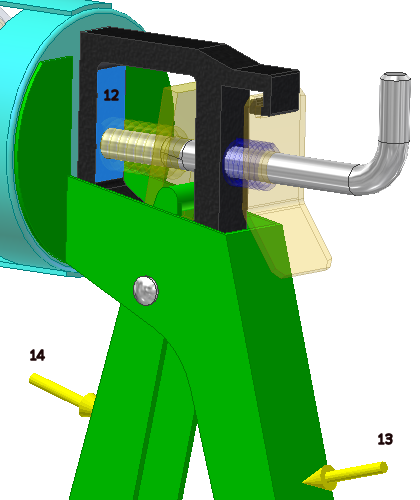

- Una restricción fija en el extremo de la estructura principal [12]
- Fuerza en la empuñadura [13]
- Fuerza en el gatillo [14]

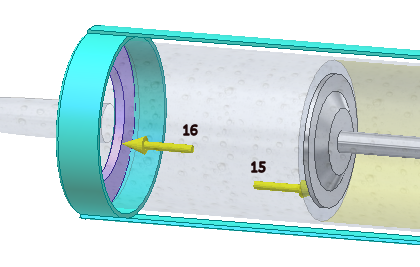

- Fuerza en la cabeza del pistón [15]
- Fuerza en la anilla [16]
El tubo se mantiene en su lugar gracias a la estructura frontal, la anilla y la cabeza del pistón. Cuando la fuerza de la cabeza del pistón es lo suficientemente grande, la parte inferior del tubo se desplaza hacia delante y expulsa el calafateo fuera del inyector. Para el análisis estático, simulamos el momento en que la fuerza concentrada en la parte inferior del tubo está en equilibrio con la resistencia del tubo. Antes de que la parte inferior del tubo se mueva, examinaremos la tensión y la deformación de toda la estructura y los componentes.
