- En la ficha Análisis de tensión, en el panel Resolver, haga clic en Simular
. - En el cuadro de diálogo Simular, pulse Ejecutar para iniciar la simulación.
El cuadro de diálogo Simular permanece abierto, mostrando la barra de progreso, hasta que el cálculo se haya completado.

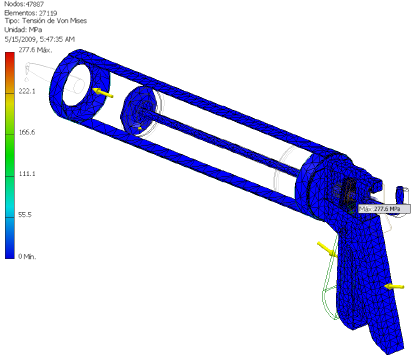

Cuando la simulación haya terminado, se mostrará un trazado de deformación del modelo en la ventana gráfica. Los resultados Tensión de Von Mises también se muestran utilizando la configuración de la barra de colores por defecto. En el panel Mostrar, haga clic en Valor máximo
para ver la tensión máxima y su ubicación.

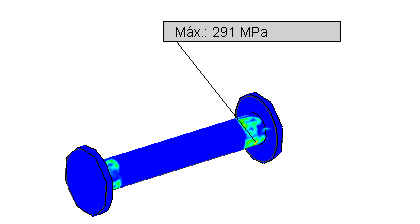

El valor máximo de Tensión de Von Mises de aproximadamente 291 MPa se encuentra en el pasador. Para ver la ubicación de la tensión máxima, desactive la visibilidad de todas las piezas, excepto del pasador.
Como esta tensión es mayor que el límite de elasticidad del material del pasador (acero) de 207 MPa, el análisis indica que el pasador se ensanchará. Para cumplir los criterios de resistencia, debe modificar el diseño o cambiar el material del pasador.
