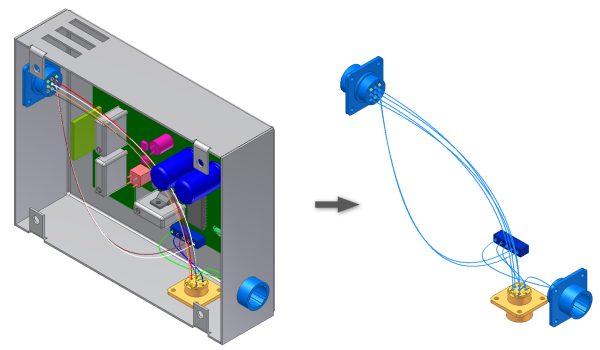

Utilice Importar datos de arnés, en la ficha Cable y arnés, para añadir (conectar) automáticamente varios conductores o cables en el ensamblaje de arnés mediante archivos de datos. Los conectores, los pasadores y los empalmes ya deben estar insertados en el ensamblaje para importar conductores.
Un uso habitual del comando Importar datos de arnés es comunicarse con AutoCAD® Electrical. Un comando de AutoCAD Electrical permite exportar datos expresamente para Cable y arnés. Los diseñadores eléctricos pueden comunicar fácilmente la información de conexión a diseñadores mecánicos. El diseñador mecánico puede enrutar los conductores a través del prototipo digital.
Para importar los conductores y cables, seleccione los archivos de importación que va a utilizar. Los archivos de importación incluyen un archivo de configuración (.cfg) y un archivo de datos separados por comas (.csv), o un archivo .xml. Usted mismo puede crear estos archivos mediante un editor de texto u hoja de cálculo, o importar estos datos de otras aplicaciones como AutoCAD Electrical. Puede importar estos datos varias veces con los mismos archivos de importación o con otros diferentes. El archivo de datos especifica la conectividad punto a punto de cada conductor y conductor de cable. Los cables planos no se pueden incluir en archivos de importación.
El archivo de configuración, que utiliza el separador de lista específico del idioma, describe el formato del archivo de entrada de datos .csv. Un archivo de datos .xml combina la información proporcionada por los archivos .cfg y .csv. También puede contener información sobre las propiedades y las piezas virtuales que no se proporciona con archivos .csv. Ninguno de estos formatos admite la importación de un conector, empalme o pasador.
Después de importar los conductores y los cables, el sistema indica el estado de la importación. Muestra el cuadro de diálogo Datos de arnés importados y escribe un archivo de registro que contiene los detalles de la importación.
La importación comprueba si hay conductores o conductores de cable que se hayan duplicado, falten o hayan cambiado. Si un nuevo conductor o cable tiene el mismo identificador que otro, no se añade. Si la entrada duplicada tiene datos distintos o una conectividad diferente, se muestra un mensaje de advertencia.
Una vez importados los datos de arnés, puede utilizar el cuadro de diálogo Datos de arnés importados para:
- Ver los datos importados.
- Identificar y corregir los posibles problemas de los datos.
- Añadir información adicional para obtener una definición completa.
