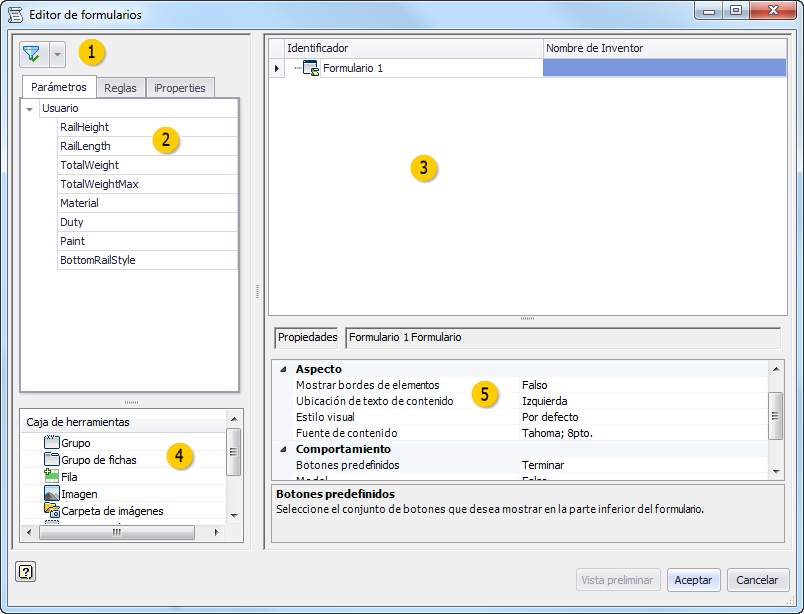

Cuadro de diálogo Editor de formularios

Cree o edite un formulario personalizado de la interfaz de usuario.

Acceso:

Cinta de opciones: ficha Administrar flecha de la lista desplegable del panel de iLogic Añadir formulario

Filtro

Filtre la lista de las fichas Parámetros, Reglas e iProperties de acuerdo con los siguientes criterios:

• Todo
• Clave
• Renombrado

Fichas

Arrastre elementos desde las fichas y suéltelos en el árbol de diseño de formulario para añadir controles al diseño de la interfaz de usuario. Solo los parámetros y las reglas existentes se muestran en las fichas.

Árbol de diseño de formulario

Diseñe la interfaz de usuario en el área del árbol de diseño de formulario.

• Arrastre parámetros, reglas, iProperties y elementos de la caja de herramientas y suéltelos en el árbol de diseño de formulario para diseñar y organizar la interfaz de usuario.
• Arrastre elementos y suéltelos en el árbol para organizar los controles.
• Haga clic en un identificador para editar el texto.
• Resalte un elemento para definir sus propiedades en el área Propiedades.

Caja de herramientas

Arrastre un elemento y suéltelo en el árbol de diseño de formulario.

	Grupo	Agrupe elementos en la interfaz de usuario. Los grupos se reúnen en cuadros y pueden contraerse.
	Grupo de fichas	Crea una ficha en la interfaz de usuario.
	Fila	Crea una fila que permite organizar los controles horizontalmente. Los controles se organizan verticalmente por defecto.
	Picture	Añade una imagen a la interfaz de usuario. Las imágenes cumplen fines meramente informativos. Seleccione el elemento de imagen en el árbol de diseño de formulario y defina el archivo de imagen en las propiedades.
	Carpeta de imágenes	Añade una carpeta de imágenes alternativas.
	Espacio vacío	Añade un espacio en blanco al formulario de interfaz de usuario.
	Identificador	Añade un identificador de texto al formulario de interfaz de usuario.
	Divisor	Añade una barra divisoria de tamaño ajustable a la interfaz de usuario.

Propiedades

Defina las propiedades del elemento resaltado en el árbol de diseño de formulario. Las propiedades varían en función del elemento seleccionado.

Permitir ajuste del tamaño de controles	Si se le asigna el valor Verdadero, se activa la opción Ajustar tamaño de controles, que aparece al hacer clic con el botón derecho en el formulario. Esta opción permite cambiar el tamaño de los controles y grupos.
Editar tipo de control	Define el tipo de control que se va a usar para editar el parámetro.
Activación de nombre de parámetro	Define el nombre de un parámetro de Inventor capaz de asumir los valores verdadero y falso. Al definir este parámetro como verdadero, se activa el control.
Fuente	Define la fuente para este control.
Fuente de contenido	Define la fuente de los controles que se encuentran dentro de este formulario o grupo.
Imagen	Define el archivo de imagen que se va a mostrar en este control.
Identificador	Define el texto que se va a mostrar para el elemento en cuestión en el formulario.
Anchura máxima	Define la anchura máxima de este control. El número indica el número de caracteres de la fuente especificada.
Anchura mínima	Define la anchura mínima de este control. El número indica el número de caracteres de la fuente especificada.
Modal	Si se le asigna el valor Falso, puede interactuar con el modelo y utilizar otras funciones mientras el formulario esté activo.
Nombre de parámetro de imagen	Define un control de imagen que cambia según el valor del parámetro. Asigne un parámetro al control de imagen en lugar de asignar una imagen. Utilice esta opción con una carpeta que contenga las imágenes asignadas a los valores de los parámetros. Consulte Usar imágenes en un formulario.
Botones predefinidos	Define los botones que se van a mostrar en la parte inferior del formulario. Efectúe la selección en una lista de conjuntos predefinidos.
Solo lectura	Si se le asigna el valor Verdadero, define el parámetro como no editable desde el formulario.
Mostrar borde de elementos	Si se le asigna el valor Verdadero, se muestran todos los marcos alrededor de los controles.
Mostrar en Insertar componente	Si se le asigna el valor Verdadero, se mostrará el formulario al insertar este modelo como un componente en un ensamblaje. Este parámetro afecta a Insertar componente e Insertar componente de iLogic. Si el archivo de plantilla tiene un formulario, este parámetro también afecta a Crear un componente in situ.
Ubicación de texto de contenido	Define la ubicación del texto para los controles que se encuentran dentro de este formulario o grupo.
Información de herramientas	Define el texto de la información de herramientas que se mostrará al mover el ratón sobre el control.
Estilo visual	Define el estilo visual o recubrimiento del formulario. Efectúe la selección en una lista de opciones.
