Nueva curva

Crea una variable a partir de resultados existentes, operadores aritméticos clásicos y booleanos, y funciones de número reales.

Acceso:

En la barra de herramientas Gráfico de salida de datos, pulse Nueva curva . También puede hacer clic con el botón derecho en cualquier elemento del navegador Gráfico de salida de datos y seleccionar Nueva curva.

Nombre	Indica el nombre de la nueva variable.
Ecuación	Define la nueva variable con una ecuación.

La ecuación puede contener variables existentes y cualquiera de los elementos siguientes:

Operadores aritméticos	Estos operadores son +, -. * y /.
Funciones de números reales	Funciones matemáticas que tienen argumentos reales y devuelven soluciones reales. cos, sin, tan acos, asin, atan cosh, sinh, tanh abs (valor absoluto) exp, log, log10 sqr (cuadrado del valor), sqrt (raíz cuadrada) sign ( -1 si el valor < 0, +1 si el valor = >0) sign0 ( -1 si el valor < 0, +1 si el valor > 0, 0 si el valor = 0) Nota: las funciones trigonométricas utilizan la unidad angular actual (grados o radianes).
pi	La constante pi se escribe con letras mayúsculas: PI

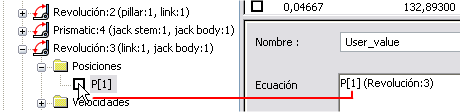

Ejemplo	10+cos(P[1] (Revolution: 1) - PI/6)+20*abs(P[3] (Spherical: 2)) Donde P[1] (Revolution:1) es la posición del primer grado de libertad de la unión denominada Revolution:1 P[3] (Spherical:2) es la posición del tercer grado de libertad de la unión denominada Spherical:2. Nota: Para introducir una variable, también se puede pulsar el cuadro situado a su izquierda en el navegador del gráfico de salida.

El software comprueba el nombre y la ecuación en tiempo real, pero solo calcula las curvas cuando la simulación se detiene. Una vez validados el nombre y la ecuación, el software inserta una nueva variable en carpeta Variables de usuario. Se pude utilizar para todos los procesos, incluida la creación de una nueva curva.
