En este tema, se crea el boceto de canal de alimentación mediante un tipo de patrón y un equilibrio de canal de alimentación predefinidos.
Una vez creado el boceto de canal de alimentación, el canal de alimentación se añade al ensamblaje de molde.
- En la cinta de opciones, pulse la ficha Presentación de molde > panel Canales de alimentación y canales > Boceto automático de canal de alimentación

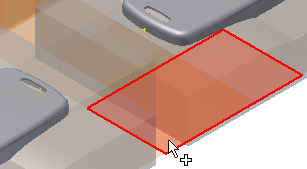

. - Seleccione la superficie que aparece resaltada en la imagen siguiente. Esta superficie se ha generado como superficie de partición.
- En el menú Equilibrio, seleccione Equilibrio de H.
- En el menú Patrón, seleccione Patrón 1.
- En la sección Parámetros, escriba los valores siguientes:
- A = 60 mm
- B = 27 mm
Los valores de A y B definen el partición como se muestra en la imagen siguiente.
- En la sección Opción del cuadro de diálogo, anule la opción Activar edición de boceto. En este ejercicio, no es necesario editar el boceto.
- En el cuadro de diálogo Boceto automático de canal de alimentación, pulse Aceptar. El boceto del canal de alimentación aparece como se muestra en la imagen siguiente.
- Pulse Canal de alimentación
. - En el menú Tipo de sección, seleccione Círculo.
- Para el tamaño de canal de alimentación circular, escriba los valores siguientes:
- Diámetro = 6 mm
- Seleccione las dos longitudes del boceto de canal de alimentación que componen el conducto de 120 mm cerca de los extremos que están más próximos a los dos canales de alimentación secundarios. La selección de estas ubicaciones asegura que los materiales fríos se encuentren correctamente ubicados. Nota: Si los materiales fríos no aparecen en las ubicaciones correctas o dan errores, cambie las opciones de posición inicial y final. Pulse la celda Posición de material frío e invierta las opciones de inicio y final.
- Pulse Aplicar.
El canal de alimentación aparece en el modelo, como se muestra en la imagen anterior.
Después de haberse definido el canal de alimentación principal, ya se puede definir los canales de alimentación secundarios. Los canales de alimentación secundarios tienen un diámetro más pequeño. Para el tamaño del canal de alimentación circular, escriba los valores siguientes:
- Diámetro = 4 mm
- En una de las cuatro líneas de boceto de canal de alimentación secundario, seleccione en la línea en el extremo más próximo a la pieza moldeable. Seleccione puntos en las otras tres líneas del boceto de canal de alimentación secundario en ubicaciones similares. Es importante seleccionar cerca de la pieza moldeable para poder definir correctamente las ubicaciones inicial y final para la posición del material frío.
- Pulse las celdas de Longitud de material frío en cuadro de diálogo Crear canal de alimentación y especifique los valores siguientes:
- Segmento 1 = 0 mm
- Segmento 2 = 0 mm
- Segmento 3 = 0 mm
- Segmento 4 = 0 mm
- Pulse Aceptar para finalizar el canal de alimentación. El modelo se muestra en pantalla tal como se ve en la imagen siguiente.
