En este tema, se define las ubicaciones de puntos de inyección de los componentes Exp-Mobile Top y Exp-Mobile Bottom.
- En la cinta de opciones, pulse la ficha Presentación de molde > panel Canales de alimentación y canales > Ubicación de compuerta

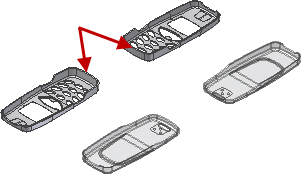

. - Seleccione el modelo que se muestra en la imagen siguiente para satisfacer la selección de Pieza de plástico del cuadro de diálogo Ubicación de punto de inyección.

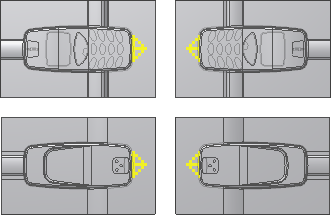

- Los dos ejemplares del modelo Exp-Mobile Top están disponibles para especificar la ubicación de compuerta. Gire el modelo para que coincida con la imagen siguiente. Se crea una ubicación del punto de inyección en cada una de las áreas indicadas.
- Amplíe para ver el final del modelo Exp-Mobile Top que aparece en la imagen siguiente. Seleccione un punto cerca del centro de la superficie plana fina para ajustarse a la selección de Ubicación.
La selección de esta superficie restringe la ubicación del punto de inyección a esta superficie. La ubicación del punto de inyección en la superficie se define inicialmente en el punto que ha seleccionado. Se puede asignar valores de U y V exactos en el cuadro de diálogo Ubicación de compuerta para cambiar esta posición.
- En el campo Valor del cuadro de diálogo Ubicación de compuerta, especifique los valores siguientes:
- Posición de U = 0,5
- Posición de V = 0,09
- Compruebe que Copiar en todas las cavidades esté seleccionado. De este modo, la ubicación del punto de inyección se copia a todos los elementos del patrón. Pulse Aplicar para crear la ubicación del punto de inyección en los dos ejemplares.
- Pulse Aceptar en el cuadro de diálogo Denominación de archivo para aceptar los valores por defecto.
- Pulse el selector de pieza Pieza de plástico.

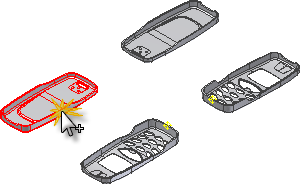

- Seleccione el componente Exp-Mobile Bottom, como se muestra en la imagen siguiente.
- Amplíe para ver el área del modelo Exp-Mobile Bottom que aparece en la imagen siguiente. Seleccione un punto cerca del punto medio de la superficie inferior para ajustarse a la ubicación.
- En el campo Valor del cuadro de diálogo Ubicación de compuerta, especifique los valores siguientes:
- Posición de U = 0,5
- Posición de V = 0,04
- Compruebe que Copiar en todas las cavidades esté seleccionado. De este modo, la ubicación del punto de inyección se copia a todos los elementos del patrón. Pulse Aplicar para crear la ubicación del punto de inyección en los dos ejemplares.
- Pulse Terminar para finalizar el comando.
- Los puntos aparecen en el ensamblaje de molde de todos los modelos y la ubicación de compuerta está presente en el navegador debajo de cada pieza padre.
Nota: El cuadro de diálogo Ubicación de compuerta presenta la ficha Sugerir, que ejecuta una simulación de la pieza moldeable. También proporciona ubicaciones para un número de puntos de inyección especificado por el usuario. El aprendizaje Acerca de este aprendizaje explica cómo ejecutar una simulación de Ubicación de compuerta.
