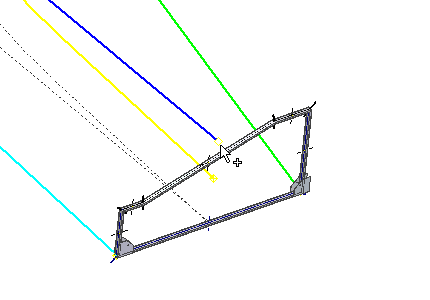

En el cuadro de diálogo Restringir iCopy, coloque el resultado de iCopy en el ensamblaje de destino. Designe los puntos de trabajo para definir la posición de la geometría. Puede modificar los valores de cualquier parámetro incluido en la definición de iCopy.
- Seleccione la ficha Patrón de ruta en el cuadro de diálogo Restringir iCopy.

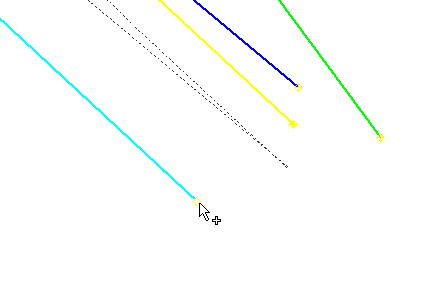

- Seleccione el punto de trabajo situado en el extremo de la línea cián (azul claro) para el punto Inferior izquierdo.

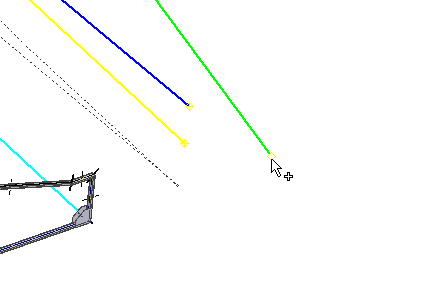

- Seleccione el punto de trabajo al final de la línea verde para el punto Inferior derecho.
- Seleccione el punto de trabajo en el extremo de la línea azul para el punto Superior izquierdo.
- Seleccione el punto de trabajo situado en el extremo de la spline amarilla para el punto Superior derecho.
- En el campo FrameH (altura de estructura), escriba 125 mm.

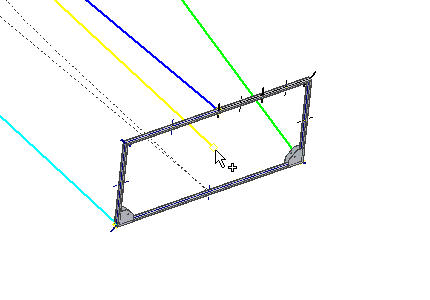

- En el campo FrameW (anchura de estructura), escriba 125 mm. Pulse INTRO para aceptar el nuevo valor. La vista preliminar se actualiza para el primer ejemplar del patrón de iCopy.
