Creación de una pieza de estructura

Ahora que el ensamblaje de esqueleto se ha probado correctamente, puede seguir generando el ensamblaje. A continuación, cree una pieza de estructura derivando geometría de la pieza Skeleton-frame.

1. Abra Frame.iam.
2. Desactive la visibilidad de Skeleton-frame. De este modo se evita que seleccione sin querer las superficies en este archivo en pasos posteriores.
3. Pulse Crear para crear un componente dentro del ensamblaje.
   • Escriba Frame1 en el campo Nombre nuevo componente.

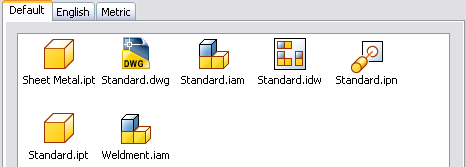

   • Pulse y seleccione Standard (mm).ipt en la ficha Métrico.
   • Compruebe que la Ubicación del nuevo archivo está establecida en el directorio \Tutorial Files\iCopy.
   • Compruebe que Restringir plano de boceto a cara o plano seleccionados no está seleccionada.
   • Pulse Aceptar.
4. En el navegador de modelo, expanda la carpeta Origen en Frame.iam y seleccione el Plano XY.
5. Salga del boceto y suprima Boceto1. No es necesario para este componente.
6. Active la casilla de verificación ficha Administrar panel Insertar comando Derivar .
7. En el cuadro de diálogo Abrir, seleccione Skeleton-frame.ipt y pulse Abrir.
8. Expanda el nodo Cuerpos de superficie. Defina Srf1 y Srf6 en y todas las demás superficies en .
9. Expanda el nodo Bocetos. Defina Boceto2 en y todos los demás bocetos en .
10. Expanda el nodo Geometría de trabajo. Defina Plano de trabajo 5 en y todos los demás planos de trabajo en .

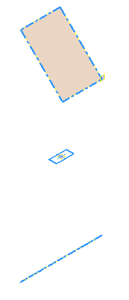

11. En el cuadro de diálogo Derivar, pulse Aceptar. Las superficies y el boceto procedentes de Skeleton-frame se añaden a la pieza. Utilice el comando Derivar para añadir estas superficies manteniendo un vínculo entre los dos archivos. La visibilidad de Skeleton-frame.ipt está desactivada para mayor claridad en la siguiente imagen.

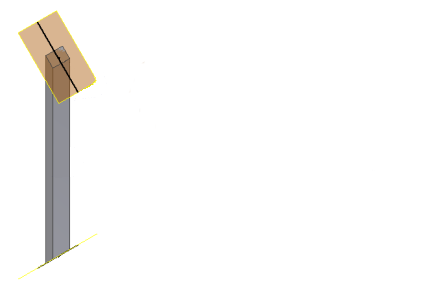

12. Inicie el comando Extrusión.
    • Boceto2 se selecciona automáticamente. Éste es el único perfil cerrado en la pieza.
    • En el menú desplegable Extensión, seleccione Entre.
    • Seleccione Srf1 y Srf6 como planos Entre. El orden es irrelevante.
    • Pulse Aceptar.

13. Desactive la visibilidad de las superficies de la pieza derivada (Srf1 y Srf6). De este modo se evita que los seleccione sin querer en pasos posteriores.
14. Vuelva al ensamblaje principal (Frame.iam).
