En la cinta de opciones, pulse
ficha enrutamiento
panel Restringir
Coincidente

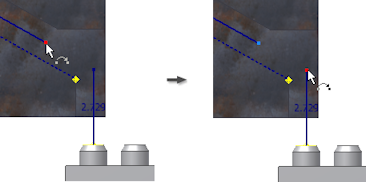

. - Designe los dos puntos de enrutamiento separados tal como se muestra en la imagen siguiente.
Los bocetos separados forman un enrutamiento cerrado.
- Pulse con el botón derecho del ratón en la ventana gráfica y seleccione Terminar.
- Observe el icono de error que aparece junto al enrutamiento.
Al insertar la restricción de coincidencia, se crea un ángulo irregular (que no es de 90 ó 45 grados, ni combinado de 135 grados) entre los dos segmentos, por lo que el enrutamiento contiene un error. En el ejercicio siguiente creará una curva para solucionar la violación.
