Desplazamiento de conductores

Desplace el pasador 2 del conductor que ha añadido anteriormente hasta otro pasador del mismo conector.

1. Active Ensamblaje de arnés 1.
2. En el navegador o la ventana gráfica, pulse con el botón derecho del ratón Conductor 1 y, en el menú contextual, seleccione Editar conductor.
3. En el cuadro de diálogo Editar conductor, compruebe que el botón Pasador 1 esté seleccionado.
4. En la ventana gráfica, desplace el cursor sobre los pasadores para obtener una vista previa de las posibilidades de conexión del conductor antes de hacer una selección.

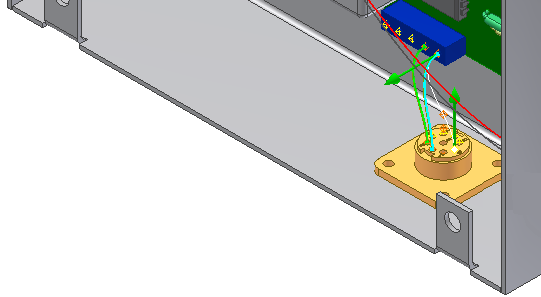

5. Cuando la información de herramienta se visualice como U3 Pasador 6, pulse el pasador, tal como se indica en la ilustración siguiente.

6. Haga clic con el botón derecho y seleccione Aplicar para crear el conductor en la nueva ubicación.

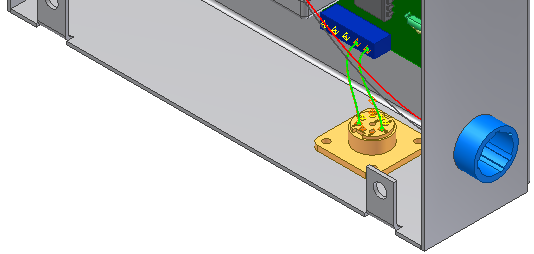

   El conductor se vuelve a dibujar utilizando el nuevo pasador y se actualiza la longitud del conductor.


7. Pulse Cancelar.
