Añada un segundo ensamblaje de arnés y, a continuación, añada conductores de cable. Puede documentar el arnés de cable en un dibujo de tabla de clavos independiente.
- En la cinta de opciones, pulse la ficha Entornos
panel Iniciar Cable y arnés . - Escriba Harness Assembly2.iam en el espacio del nombre y acepte la ubicación del archivo por defecto.
- Añada los siguientes designadores de referencia para los conectores. En el navegador, haga clic con el botón derecho en el conector y seleccione Propiedades de arnés para definir los designadores de referencia RefDes.
Para la pieza 360575:1 añada RefDes U7.
Para la pieza 360575:2 añada RefDes U8.
-
En la cinta de opciones, haga clic en la ficha Cable y arnés panel Crear Crear cable . - En el cuadro de diálogo Crear cable, acepte el identificador por defecto del cable (Cable1).
Por defecto, el identificador de cable es Cable más un número incremental que empieza en 1.
- En la lista de cables, seleccione el cable que desea insertar. Seleccione la categoría y el nombre de cable que se indican.
Categoría: Belden
Nombre: 8441
Este cable incluye dos conductores que se conectan en el ensamblaje.
- Compruebe que el primer conductor de cable y el botón Pasador 1 estén seleccionados.
- Gire la vista de forma que los pasadores en 36575: 2 estén visibles. Seleccione U8 Pasador1.
Al conectar los conductores de cable se les asignan automáticamente identificadores de conductor. Por defecto, el identificador de conductor se compone del identificador de cable más el identificador de hilo.
- Conecte el otro extremo del conductor de cable a la pieza 36575:1. Cuando la información de herramienta se visualice como U7 Pasador 1, pulse el punto de trabajo. El estado del conductor de cable cambiará a conectado en la lista. El sistema avanzará automáticamente hasta el siguiente conductor de cable.

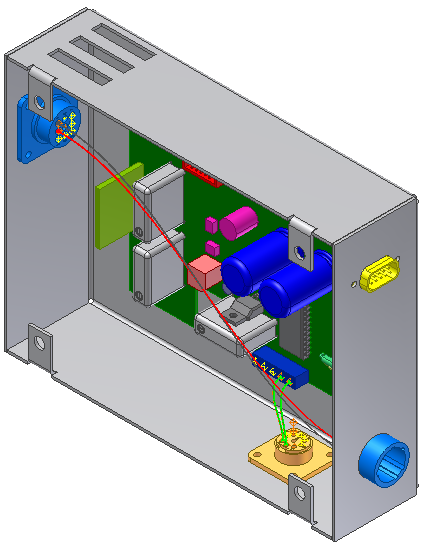

- Conecte el segundo conductor de cable de U8 Pasador 2 en la pieza 36575: 2 a U7 Pasador 2 en la pieza 36575: 1.
- Pulse Aceptar.
- En el navegador, expanda la visibilidad del ensamblaje de arnés y la carpeta Cables para ver el cable y los conductores de cable añadidos en la jerarquía.
Los conductores de cable se denominan con el identificador de cable, seguido del identificador de hilo y el identificador de hilo entre paréntesis.
