Mediante una combinación de los comandos del cuadro de diálogo Anular enrutamiento de conductores, existen varias opciones de anulación de enrutamiento de conductores y cables. Puede anular el enrutamiento de:
- Conductores o cables seleccionados de todos los segmentos (por defecto)
- Conductores o cables seleccionados de segmentos seleccionados
- Todos los conductores o cables de todos los segmentos

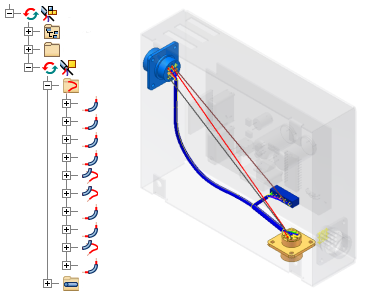

Cuando se anula el enrutamiento de conductores o cables de los segmentos especificados, los conductores se comportan como si se hubiera suprimido el segmento y vuelven a su posición de conexión punto a punto.
Todos los puntos de trabajo de conductores o conductores de cable se suprimen al anular el enrutamiento de todos los segmentos. Los puntos de trabajo se conservan cuando el enrutamiento de un conductor o conductor de cable se anula únicamente en los segmentos seleccionados.
Cuando se anula el enrutamiento del último objeto de un segmento definido para calcular el tamaño de los conductores (incluidos los conductores de cable), el diámetro del segmento no cambia. Se mantiene el mismo diámetro que tenía cuando incluía el último objeto. El segmento actual no cambia de tamaño cuando se anula el enrutamiento de todos los conductores y cables a la vez.
Más que anular por completo el enrutamiento de un objeto, suele ser necesario anular su enrutamiento de uno o varios segmentos individuales.
Para anular el enrutamiento de un cable, seleccione un único cable de conductor. Se anulará el enrutamiento de todos los conductores de cable asociados al mismo cable a la vez.
