Creación de una pestaña solevada para salida de plegadora

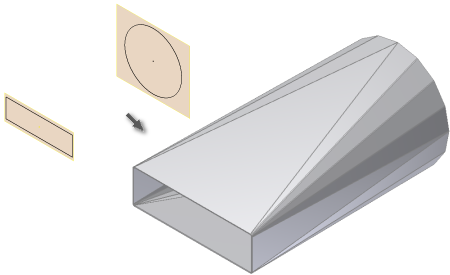

A diferencia de la salida de pestaña solevada moldeada y uniforme, la opción de salida de plegadora genera formas transicionales compuestas íntegramente por caras planas y caras de pliegue cilíndricas. Autodesk Inventor incluye una opción de salida de plegadora para la que es necesario seleccionar como entrada dos perfiles de boceto con opciones adicionales para controlar las facetas resultantes.

1. En la cinta de opciones, pulse ficha Chapa panel Crear Pestaña solevada . Aparece el cuadro de diálogo Pestaña solevada.
2. En la ventana gráfica, pulse la geometría visible del boceto que define el primer perfil de la pestaña solevada.
3. En la ventana gráfica, pulse la geometría visible del boceto que define el segundo perfil de la pestaña solevada. Si se ha seleccionado la opción Activar/Desactivar vista preliminar de operación en el cuadro de diálogo, se obtiene una vista preliminar de los resultados de la pestaña solevada.
4. En la ficha Forma del cuadro de diálogo Pestaña solevada, puede activar Converger para hacer que los ejes de pliegue converjan en un punto.
5. Puede seleccionar un control de faceta alternativo e introducir el valor de control correspondiente.
6. Especifique un valor de radio de plegado distinto del de la regla de chapa activa.
7. En la ficha Opciones de desplegado, puede especificar una regla de desplegado distinta de la definida en la regla de chapa activa.
8. Pulse Aceptar para crear la pestaña solevada y cerrar el cuadro de diálogo.

Notas:

Pulse Cancelar en cualquier momento para descartar los valores introducidos y cerrar el cuadro de diálogo Pestaña solevada. Una vez creada una operación de pestaña solevada con la opción de salida moldeada o de plegadora, la opción de salida de la operación no se puede editar. La operación se puede suprimir sin suprimir los bocetos de perfil y se puede volver a crear usando el tipo de salida alternativo.
