Operaciones de pestaña solevada de chapa

La operación de pestaña solevada de chapa permite definir la forma usando dos bocetos de perfil. La geometría del boceto puede representar la cara interior o exterior del material de la chapa. También puede representar el plano medio del material. A menudo, el perfil cerrado es el elemento más sencillo para definir ambos extremos de una forma transicional. Estos tipos de diseños se utilizan en múltiples situaciones: diseño de conductos, campanas de sistemas de ventilación y un número elevado de formas de contenedores.

Las operaciones de pestaña solevada creadas con bocetos de perfiles cerrados en uno de los extremos se pueden aplanar fácilmente después de añadir una operación de rotura de chapa.

En Autodesk Inventor, las operaciones de pestaña solevada se pueden insertar en un modelo moldeado uniforme o un modelo que se pueda crear usando los pliegues rectos de una plegadora.

Ejemplos de pestaña solevada

Las ilustraciones siguientes ofrecen ejemplos de varias opciones de entrada y salida correspondientes a las operaciones de pestaña solevada.

Nota: No se admiten splines en los perfiles abiertos o cerrados de los extremos de las operaciones de pestaña solevada.

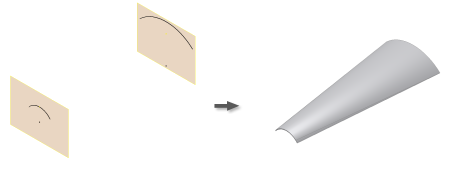

Perfiles abiertos similares: salida moldeada

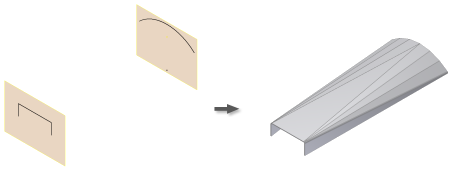

Perfiles abiertos dispares: salida de plegadora

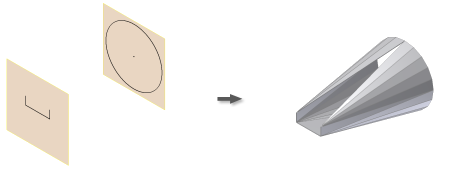

Perfiles cerrados a abiertos: salida de plegadora

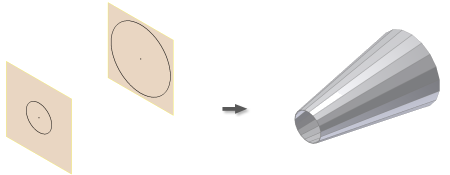

Perfiles cerrados circulares: salida de plegadora

Perfiles cerrados circulares: salida moldeada

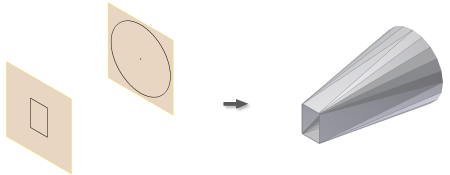

Perfiles cerrados circulares a rectangulares con ángulos agudos: salida de plegadora

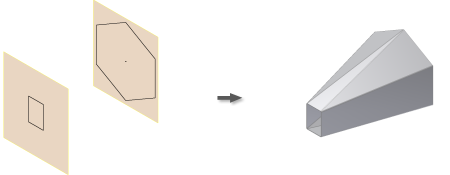

Perfiles cerrados poligonales a rectangulares con ángulos agudos: salida moldeada

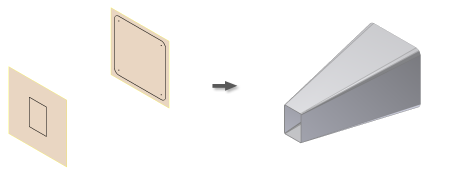

Perfiles cerrados rectangulares con ángulos redondeados a ángulos agudos: salida de plegadora

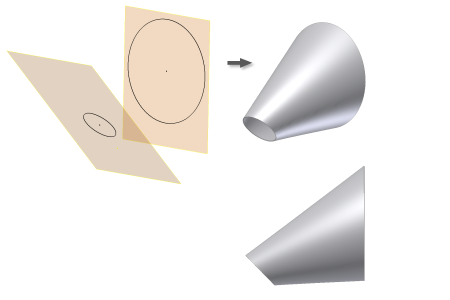

Perfiles cerrados circulares no paralelos: salida moldeada

Nota: La imagen inferior derecha muestra la pestaña solevada creada vista desde una perspectiva perpendicular a los planos del boceto.
