Elimina material del interior de una pieza, creando una cavidad hueca con paredes de un espesor determinado. Las caras seleccionadas se pueden eliminar para formar una apertura de vaciado.
Acceso:
Cinta de opciones:
ficha Modelo 3D
panel Modificar
Vaciado
Ficha Vaciado
- Dirección
-
Especifica el contorno de vaciado relativo a la cara de la pieza.
- Interior
-
Desfasa la pared del vaciado hacia el interior de la pieza. La pared externa de la pieza original se convierte en la pared externa del vaciado.
- Exterior
-
Desfasa la pared del vaciado hacia el exterior de la pieza. La pared externa de la pieza original pasa a ser la pared interna del vaciado.
- Ambos lados
-
Desfasa la pared del vaciado de forma equidistante hacia el interior y el exterior de la pieza. Añade la mitad del espesor de vaciado al espesor de la pieza.
- Eliminar caras
-
Selecciona caras para su eliminación, dejando las caras restantes como las paredes del vaciado.
Pulse para activar la pieza y seleccione las caras que desee eliminar. Para recuperar una cara, pulse y mantenga presionada la tecla Ctrl mientras selecciona la cara.
Las caras seleccionadas se eliminarán. El espesor se aplica a las caras restantes para crear las caras del vaciado. Si no se ha seleccionado ninguna cara de la pieza para su eliminación, la cavidad del vaciado quedará completamente encerrada dentro de la pieza.

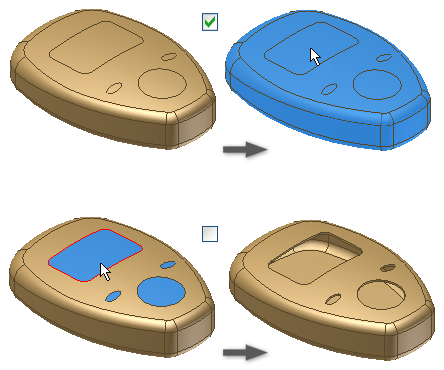

- Cadena de caras automática
-
Activa o desactiva la selección automática de varias caras tangentes continuas. El ajuste por defecto es Activar. Desactive la casilla de verificación para permitir la selección de caras tangentes individuales.
- Sólidos
-
Selecciona los cuerpos sólidos participantes en un archivo de pieza con varios cuerpos. No está disponible si la pieza contiene un único cuerpo.
- Espesor
-
Especifica el espesor que debe aplicarse uniformemente a las paredes del vaciado. Las superficies de la pieza que no se han seleccionado para su eliminación se convierten en las paredes del vaciado. Para usar el valor del grosor en la tabla de parámetros, resáltelo en el cuadro y pulse con el botón derecho para cortarlo, copiarlo, pegarlo o suprimirlo.
Ficha Más
- Permitir aproximación
-
Si no existe ninguna solución precisa, permite una desviación del espesor especificado durante el cálculo de la operación de vaciado. Una solución precisa crea un vaciado en el que cada punto de la superficie original tiene un punto correspondiente en la superficie de vaciado. La distancia entre estos dos puntos coincide con el espesor especificado.
Seleccione si permitirá o no una solución aproximada y, a continuación, pulse la flecha para seleccionar el tipo de desviación en la lista. Pulse un comando para seleccionar una opción de cálculo.
La desviación Media se divide para quedar tanto por encima como por debajo del grosor especificado.
Nunca demasiado fina conserva el grosor mínimo. La desviación debe quedar por encima del espesor especificado.
Nunca demasiado gruesa conserva el grosor máximo. La desviación debe quedar por debajo del espesor especificado.
- Optimizado
-
Realiza el cálculo con una tolerancia que permita un tiempo mínimo de cálculo.
- Especificar tolerancia
-
Realiza el cálculo con la tolerancia especificada. El tiempo de cálculo requerido puede ser considerable. Pulse el comando y, a continuación, especifique una tolerancia.
(Más)
Puede anular el espesor por defecto para aplicar un espesor único a las caras seleccionadas. Pulse en la fila para activar el valor y seleccione las caras.
- Seleccionar
-
Muestra el número de caras seleccionadas a las que se va aplicar el nuevo espesor.
- Espesor
-
Define el nuevo espesor para las caras seleccionadas.
Si suprime una fila el espesor de las caras del vaciado se restablecerá a su valor por defecto.
