Use una representación de nivel de detalle cuando cree un dibujo de un ensamblaje de nivel superior para reducir el número de archivos cargados en la memoria. Cuando cree una vista de dibujo, podrá seleccionar una representación de nivel de detalle. Los componentes desactivados no se usan cuando se calcula la vista de dibujo.
- En la cinta de opciones, pulse
ficha Insertar vistas
panel Crear
Base
. - En el cuadro de diálogo Vista del dibujo, busque el ensamblaje correspondiente.
- Especifique las representaciones de vista de diseño y posicionales, la orientación y otra información.

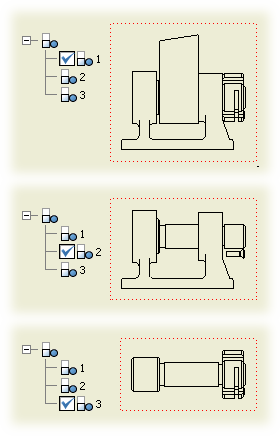

- Seleccione el nivel de detalle que desee representar en la vista.
- Pulse la hoja de dibujo para insertar la vista y cierre el cuadro de diálogo.
Nota: Una vez creada, podrá editar la vista de dibujo y seleccionar una representación de nivel de detalle diferente.
Para obtener más información sobre la creación y anotación de dibujos con representaciones de nivel de detalle, consulte las secciones siguientes:
Directrices para la creación de vistas
- Las representaciones de nivel de detalle se deben crear en el ensamblaje, no en el dibujo. No se pueden desactivar componentes en el navegador del dibujo.
- Los componentes desactivados no se muestran en el navegador del dibujo.
- Las vistas de dibujo siguen siendo asociativas con respecto a la representación de nivel de detalle seleccionada. La vista se actualiza automáticamente cuando la representación de nivel de detalle cambia.
- Si el archivo de ensamblaje está abierto, la representación por defecto es la representación de nivel de detalle activa. Si no hay ninguna seleccionada, se hace referencia a la principal.
- Las representaciones definidas por el sistema Todos los componentes desactivados y Todas las piezas desactivadas no están disponibles porque no hay geometría visible.
- Puede personalizar aun más una vista mediante la especificación de una representación de vista de diseño. Los componentes invisibles de una representación de vista de diseño no se calculan en una vista.
Directrices para crear y mantener anotaciones
- Las anotaciones que tienen sus referencias desactivadas se suprimen, a menos que se defina una opción en la ficha Dibujo del cuadro de diálogo Parámetros del documento para conservar las anotaciones huérfanas.
- Puede crear anotaciones generales sólo para componentes activados. Si la anotación está en un estado de violación porque la referencia correspondiente se ha desactivado, la anotación se suprime o se puede redefinir de manera que señale a una nueva referencia.
- Una lista de piezas siempre hace referencia únicamente a la representación de nivel de detalle principal. La desactivación o activación en cualquier representación de nivel de detalle nunca se refleja en una lista de piezas.
- Sólo se crean referencias numéricas para los componentes activados. Si cambia una representación de nivel de detalle de manera que la referencia numérica haga referencia a un componente desactivado, se suprimirá la referencia numérica.
- Las tablas de agujeros no muestran información de los componentes que están desactivados en una vista.
- Si un componente está activado a causa de un cambio en la representación de nivel de detalle, se actualiza para incluir los agujeros en el componente.
- Las notas de agujeros asociadas a un componente desactivado se suprimen.
