Ahora, se asigna una liberación con rotación libre a uno de de los raíles debajo del carro. Observe que se deforma mucho más que el raíl contrario.
- En el panel Conexiones, pulse Liberar

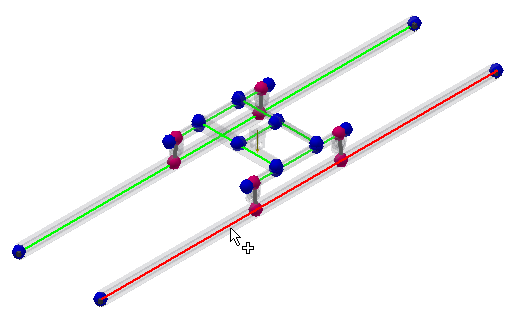

. - Seleccione la viga como se muestra en la imagen.

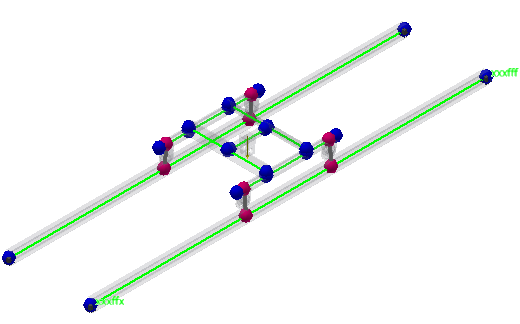

Un sistema de coordenadas de viga se muestra durante la edición, cerca del extremo final de la viga. Además, se muestran los símbolos de grados de libertad del nodo inicial y final de la viga. Se utilizan los símbolos siguientes:
- "x" significa tipo de desplazamiento o rotación "fijo"
- "f" significa un tipo de desplazamiento o rotación "elevado sin límite"
- "f+" significa tipo de desplazamiento o rotación "elevado con límite en dirección compatible"
- "f-" significa tipo de desplazamiento o rotación "elevado con límite en dirección opuesta"
- En el cuadro de diálogo Liberar, las opciones de elevado sin límite se establecen para los tres ejes de rotación. La rotación se puede mover en todas las direcciones. Acepte los parámetros por defecto y pulse Aceptar para asignar una liberación a la viga seleccionada.
