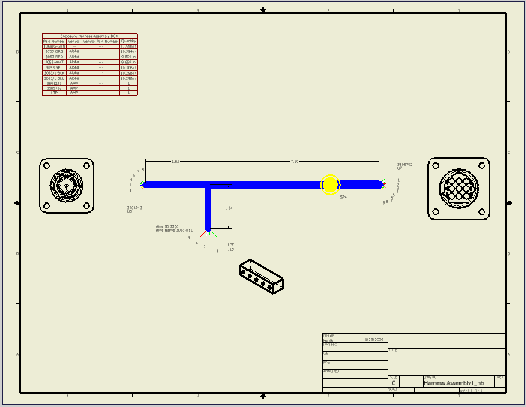

Inserte dos vistas de conectores mediante los parámetros de visualización por defecto y, a continuación, anule los parámetros de visualización por defecto para el otro conector.
-
En la vista de dibujo, haga clic en la ficha Tabla de clavos
grupo Crear Insertar vistas de conectores . - En la lista de conectores, desactive la casilla de verificación correspondiente a LTP:1 y, a continuación, pulse Aceptar.

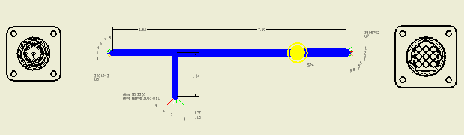

Los conectores seleccionados se insertarán utilizando los parámetros de visualización por defecto.
- Pulse Insertar vistas de conectores otra vez.
- En Orientación, pulse la flecha para seleccionar Superior derecha ISO en la lista y, a continuación, pulse Aceptar.
- Guarde el trabajo.
Para cambiar las vistas después de la colocación, pulse con el botón derecho la vista que desee cambiar y seleccione Editar vista o Editar orientación de la vista. Para suprimir una vista base de conectores, pulse la vista con el botón derecho del ratón y seleccione Suprimir.
