Crear un dibujo de ensamblaje

1. Pulse Nuevo.
2. En el cuadro de diálogo Crear nuevo archivo, haga clic en la carpeta de plantillas y seleccione Standard.idw en la categoría Dibujo y, a continuación, haga clic en Crear.
3. En la vista de dibujo, haga clic en ficha Insertar vistas panel Crear Base .
4. En el cuadro de diálogo Vista de dibujo, verifique que se selecciona el archivo Enclosure_assembly.iam. El archivo se encuentra en \Archivos de aprendizaje\Cable y arnés.

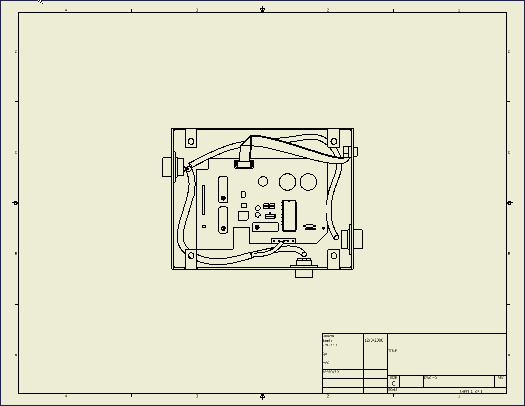

5. Haga clic para colocar la vista como se muestra, pulse con el botón derecho del ratón y seleccione Terminar.

6. En el navegador, expanda VIEW 1 y Enclosure_assembly.iam.
7. Pulse con el botón derecho Harness_Assembly1 y seleccione Incluir ejes Conductores.

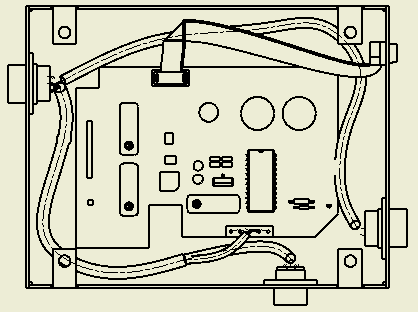

   Se muestran los ejes de todos los conductores.

8. Pulse con el botón derecho Harness_Assembly2 y seleccione Incluir ejes Cables.

9. Si lo desea, añada cotas y otras anotaciones.
10. Guarde el archivo como Enclosure Assembly1.idw.
