Alineación, orientación y rotación de vistas de dibujo

La mayoría de las vistas dependientes se crean con una alineación respecto a la vista padre y heredan la orientación de la vista. Si lo desea, puede cambiar la alineación o la orientación de las vistas que se insertan en el dibujo.

Alineación de vistas

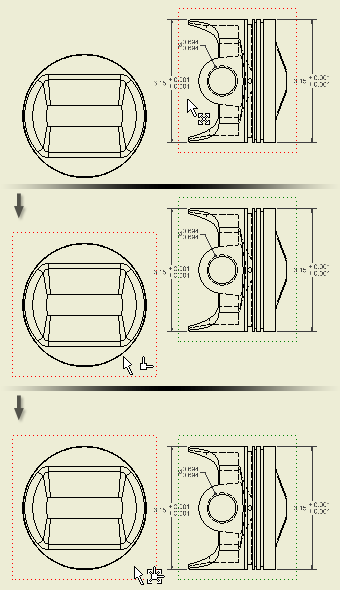

Una alineación es una relación de restricción entre una vista dependiente y su vista padre. Una vista alineada solo se puede desplazar dentro de sus restricciones. Si se desplaza la vista padre, la vista alineada se mueve también para mantener la alineación. Consejo: Para desplazar una vista, pulse y arrastre el marco rojo.

Existen cuatro posibles relaciones de alineación entre una vista dependiente y su vista padre:

Alineación vertical

Las vistas alineadas verticalmente comparten el mismo valor X en su origen. Este tipo de vista solo se puede desplazar a lo largo del eje Y de la vista padre.

Alineación horizontal

Las vistas alineadas horizontalmente comparten el mismo valor X en su origen. Este tipo de vista solo se pueden desplazar a lo largo del eje X de la vista padre.

Alineación según posición

Las vistas alineadas según la posición se alinean con respecto a un eje o una arista que no es ni horizontal ni vertical. Por ejemplo, una vista isométrica proyectada puede tener una alineación según la posición de su vista padre. Si se desplaza la vista padre, este tipo de vista también se mueve para conservar su ángulo desde el eje X de la vista padre. Puede crear una alineación según posición entre dos vistas cualesquiera de un dibujo.

Consejo: Para alinear una vista de dibujo, haga clic con el botón derecho en la vista y haga clic en AlineaciónHorizontal, Vertical o Según posición. A continuación, seleccione la vista con respecto a la que desea efectuar la alineación. Cuando se alinea una vista, debe anular la alineación existente antes de crear una nueva.

Anulación de alineaciones

Las vistas no alineadas no están restringidas a otras vistas. Se pueden desplazar libremente en la hoja de dibujo y no se mueven automáticamente cuando se desplaza la vista padre.

Consejo: Para eliminar la restricción de alineación y dejar la vista sin alinear, haga clic en con el botón derecho del ratón una vista de dibujo y, a continuación, seleccione AlineaciónPartir. A continuación, seleccione la vista que desea independizar. Si lo prefiere, haga doble clic en la vista dependiente para abrir el cuadro de diálogo Vista del dibujo. A continuación, desactive la casilla de verificación Alinear desde base en la ficha Opciones de visualización.

Orientación de vista

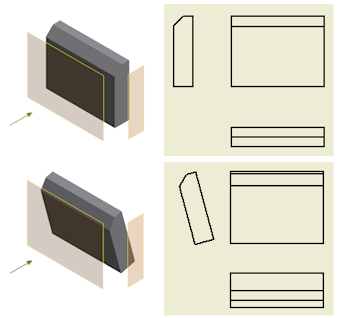

Cuando se crea una vista base, se define la orientación del modelo en el cuadro de diálogo Vista del dibujo. Puede seleccionar una opción en la lista Orientación o crear una vista con una orientación personalizada.

La orientación de la vista de dibujo normalmente se deriva de la orientación del modelo. Si se gira un modelo en el archivo de ensamblaje o de pieza, la orientación de las vistas de dibujo relacionadas se actualiza para que coincida con la del modelo. Consejo: Para restablecer la orientación de una vista de dibujo, cambie la orientación de la vista o gire la vista.

Consejo: (Orientación de las vistas hijas) Una opción del cuadro de diálogo Vista del dibujo controla la herencia de la orientación correspondiente a las vistas hijas. Para cambiar la configuración, haga doble clic en una vista hija para mostrar el cuadro de diálogo Vista del dibujo. A continuación, abra la ficha Opciones de visualización y seleccione la opción Orientación de base o anule su selección.

Rotación de vista

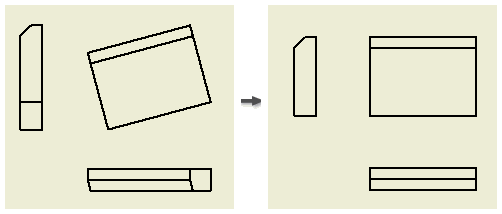

Puede girar una vista para situar una arista seleccionada vertical u horizontalmente, o girar una arista de forma precisa mediante la especificación de un ángulo. No es posible girar una vista que tenga una vista en sección o auxiliar dependiente.

Por defecto, la orientación de la vista padre y la de las vistas hijas coinciden. Al girar una vista padre, puede mantener o anular la alineación de las vistas dependientes. Al girar una vista hija, su orientación se convierte en independiente de la vista padre.

Consejo: Para restaurar la alineación de una vista dependiente, haga doble clic en dicha vista. Abra la ficha Opciones de visualización del cuadro de diálogo Vista del dibujo y seleccione la opción Orientación de base.
