Giro de una vista de dibujo

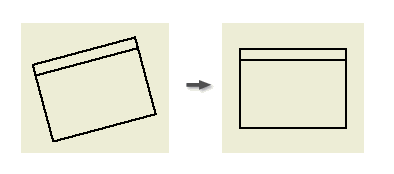

Para girar una vista de dibujo, puede seleccionar una arista de modelo y, a continuación, girarla de acuerdo con un ángulo especificado o hasta que alcance la posición horizontal o vertical. No es posible girar una vista que tenga una vista en sección o auxiliar dependiente.

1. Haga clic con el botón derecho en la vista que desee girar y seleccione Girar en el menú. Aparecerá el cuadro de diálogo Girar vista.
2. Para efectuar un giro de la vista por arista:
   • Seleccione Arista de la lista de Girar vista.
   • Designe una arista en la vista de dibujo.
   • Active Horizontal para situar horizontalmente la arista seleccionada o Vertical para situarla verticalmente.
3. Para efectuar un giro de la vista por ángulo:
   • Seleccione Ángulo absoluto o Ángulo relativo en la lista Girar vista.
     Nota: La opción Ángulo absoluto hace girar la vista por el ángulo especificado con respecto al sistema de coordenadas de la hoja. La opción Ángulo relativo hace girar la vista el ángulo especificado respecto a orientación actual de la vista.
   • Introduzca el ángulo con el que desea girar la vista seleccionada.
   • Seleccione la dirección en la que desee girar la vista.
4. Especifique si desea girar las vistas dependientes:
   • Seleccione Girar vista para girar solo la vista seleccionada. Las vistas hijas mantienen la orientación original.
   • Seleccione la opción Girar cámara para propagar la rotación a todas las vistas dependientes.
5. Pulse Aceptar para cerrar el cuadro de diálogo. Si procede, haga clic en Aceptar en el cuadro del mensaje que le informa acerca de la rotación de vistas dependientes.

Rotación de vistas dependientes

Por defecto, la orientación de la vista padre y la de las vistas hijas coinciden. Al girar una vista padre, puede mantener o anular la alineación de las vistas dependientes. Al girar una vista hija, su orientación se convierte en independiente de la vista padre.

Consejo: Una opción mostrada en el cuadro de diálogo Vista del dibujo controla la herencia de la orientación para las vistas hijas. Para cambiar la configuración, haga doble clic en una vista hija para mostrar el cuadro de diálogo Vista del dibujo. A continuación, abra la ficha Opciones de visualización y seleccione la opción Orientación de base o anule su selección.

Mostrar cómo girar vistas de dibujo

Mostrar cómo crear un boceto restringido y girar una vista con un boceto
