Crea una operación Labio o Acanalado en la pared fina de una pieza.
Acceso:
Cinta de opciones:
ficha Modelo 3D
panel Pieza de plástico
Labio

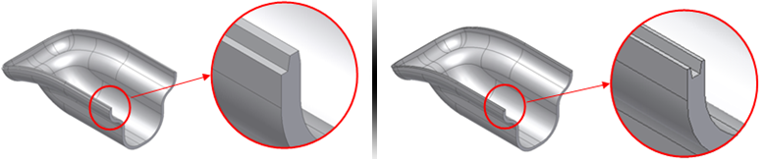

Conmutador Labio/Acanalado -
Determina si el tipo de operación es Labio o Acanalado.
Forma
- Aristas del camino
-
Selecciona uno o varios caminos. Todos los caminos deben ser tangentes continuos. Todos los caminos de la misma operación de labio/acanalado deben residir en una cara tangente continua.
- Cara guía
-
Selecciona la cara guía. La cara guía tiene cerca las aristas del camino. Si se selecciona, mantiene la sección transversal de la operación de labio/acanalado a un ángulo constante en el camino.
- Dirección de desmoldeo
-
Se expande para mostrar una flecha de selección. Pulse para seleccionar la dirección de desmoldeo de la operación de labio/acanalado. Es una alternativa a la cara guía. Cuando se activa, garantiza que la sección transversal de la operación de labio/acanalado permanecerá paralela a ella en todo el camino.
- Extensión del camino
-

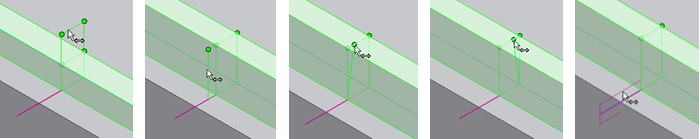

Se expande para mostrar una flecha de selección. Pulse para seleccionar los elementos que desea recortar con respecto a la operación de labio/acanalado. El mismo selector permite designar los elementos de recorte y las secciones del camino que se deben conservar o eliminar. Use los puntos verdes y amarillos para determinar qué partes del camino se deben conservar o eliminar.
Labio

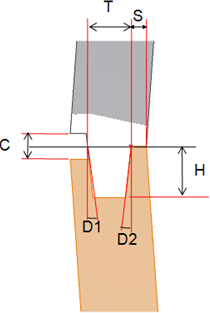

En la ficha Labio se introducen los parámetros geométricos para el tipo Labio. Como alternativa a la introducción de coordenadas precisas en el cuadro de texto, use los manipuladores, que permiten efectuar una acotación interactiva de todos los parámetros.
La ficha Labio incluye los cuadros de texto de entrada de los siguientes elementos:
-
Ángulos de desmoldeo del labio D1, D2
-
Altura del labio H
-
Grosor del labio T
-
Anchura del resalte S
-
Altura del espacio libre C
Acanalado

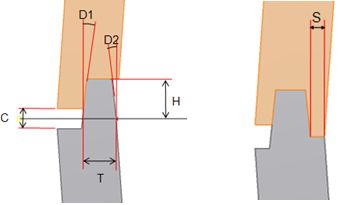

En la ficha Acanalado se introducen los parámetros geométricos para el tipo Acanalado. Como alternativa a la introducción de coordenadas precisas en el cuadro de texto, use los manipuladores. Estos permiten efectuar la acotación interactiva de todos los parámetros.
La ficha Acanalado contiene los cuadros de texto de introducción de datos siguientes:
-
Ángulos de desmoldeo del acanalado D1, D2
-
Altura del acanalado H
-
Grosor del acanalado T
-
Anchura del resalte S
-
Altura del espacio libre C
