La configuración del solucionador de análisis de estructura se aplica a todas las simulaciones. Siempre que se inicia una nueva simulación, se usan estas preferencias. Puede anular la configuración global modificando las propiedades en las distintas simulaciones.
En esta sección se describen los controles de la ficha Solucionador.
|
Acceso: |
Cinta de opciones:
ficha Análisis de estructura
panel Parámetros
Parámetros de análisis de la estructura
|
| Ajustes por defecto del solucionador | ||
| Algoritmo dsc (liberaciones de vigas) |
Seleccione esta opción para activar el elemento de discontinuidad durante los cálculos de una estructura en la que se definen liberaciones. |
|
| Resultados | ||
| Puntos de viga | Especifique el número de puntos de viga que calculará el solucionador. | |
Algoritmo dsc
El algoritmo dsc permite calcular una estructura con liberaciones.
Para cualquier viga, en la que se haya definido cualquier tipo de análisis, con las siguientes liberaciones:
- Normal
- Unilateral
- Elástica
- Elástica y unilateral
Se efectúan las siguientes operaciones:
- Se genera un nuevo nodo en la estructura cuando se genera el modelo de estructura.
- Se modifica el elemento de entrada con la liberación. El nuevo nodo reemplaza al anterior en el elemento (el nodo anterior permanece en el resto de elementos de la estructura).

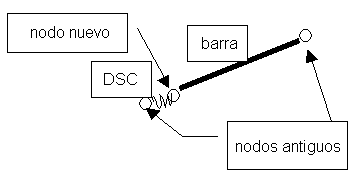

- Entre el nuevo nodo y el anterior, robot crea el elemento dsc (discontinuidad). Observe la siguiente imagen:
El elemento dsc es un elemento de dos nodos, en el que las fueras de nodo se generan de acuerdo a la siguiente fórmula:
El uso de elementos dsc permite definir liberaciones elásticas en una viga.
