Las vistas de detalle proporcionan formar circulares y rectangulares del perfil de detalle. Las vistas resultantes tienen diferentes tipos de líneas de corte. Puede seleccionar Irregular (el tipo por defecto para ambas formas) o Suavizado.
Si selecciona el tipo de línea de corte Suavizado, puede optar por visualizar un contorno pleno (circular o rectangular) alrededor de la vista de detalle resultante. También puede crear una línea de conexión entre el borde y el contorno pleno en la vista de detalle. Los tres objetos de anotación (el borde, el contorno y la línea de conexión) forman un objeto de anotación.
Vistas de detalle asociadas a puntos de vistas padre
Utilice el comando Asociar para unir las definiciones de vista de detalle a su vista padre en el entorno de dibujo. Si se alteran las cotas o las relaciones de posición de la geometría de la vista padre, la definición de la vista de detalle asociada permanece asociada con el vértice de vincule especificado por el usuario y se desplazará con él.
La definición de vista mantiene su posición con respecto a la vista padre. Aparecerá un símbolo de alfiler junto a cada vista asociada o símbolo en el navegador.

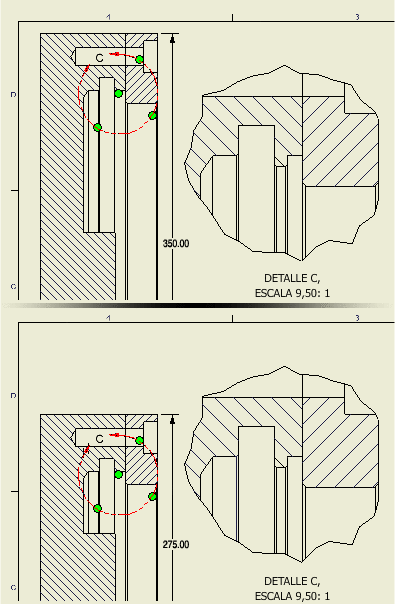

En la siguiente imagen, la definición de la vista asociada se desplaza con la geometría del modelo cuando se ajusta el tamaño de ésta.
Se pueden utilizar puntos finales, centros y puntos medios para el vértice de vincule de la definición de vista. El vértice de vincule también se puede suprimir.
Cuando se copia la vista padre y la definición de vista asociada en la misma hoja, en otra hoja o en otro dibujo, se mantiene la relación de vincule.
Se pueden seleccionar varias definiciones de vista y asociarlas con una vista padre mediante una única operación. Cada definición de vista comparte un único vértice de vincule en la vista padre. El vértice de vincule se puede definir de nuevo para cada ejemplar según sea necesario.
 |
Si se suprime la pieza u operación que contiene el vértice de vincule en la vista padre, la definición de vista asociada será errónea. En el navegador aparecerá un símbolo de alerta junto a la definición de vista asociada. Se puede redefinir el estado de asociación y ubicación de la definición de vista disociada. |
Estilos de anotaciones de vista de detalle
El aspecto por defecto del contorno de la vista de detalle, las flechas, el estilo de texto del identificador y la orientación del texto de la directriz se especifica en el estilo Anotación de vista. Para cambiar la configuración por defecto, elija la ficha Administrar
grupo Estilos y normas Editor de estilos y edite un estilo existente o cree un nuevo estilo de anotación de vista.
Para cambiar las propiedades por defecto del identificador de la vista de detalle, elija la ficha Administrar grupo Estilos y normas Editor de estilos , seleccione un estilo de norma y abra la ficha Preferencias de la vista del grupo Estilo de norma.
