Manipulación de los identificadores de la ventana gráfica

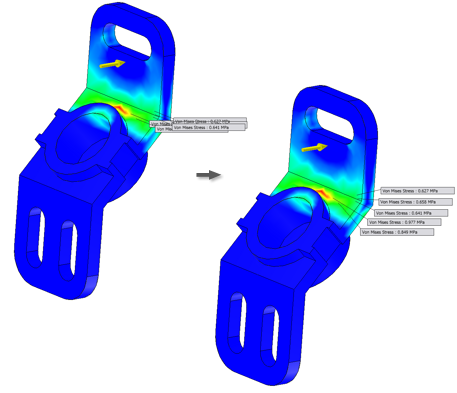

Manipule los identificadores de la ventana gráfica, incluidos aquellos asociados a las sondas de resultados, los valores mínimo y máximo, y los errores de malla, para visualizar y presentar de forma más eficaz la información. Puede cambiar la distancia inicial en la que se insertan los identificadores, arrastrarlos y restablecer su posición.

Posición inicial de los identificadores

Según sea necesario, puede definir la distancia de desplazamiento inicial de los identificadores en relación con la ubicación del modelo en la que pulsa:

1. En la cinta de opciones, pulse ficha Análisis de tensión panel Configuración Configuración de análisis de tensión .
2. En la ficha General, cambie el valor de Distancia de inserción inicial del identificador en forma de porcentaje de la diagonal del cuadro delimitador del modelo.
   Nota: Los cambios realizados en esta opción no afectan a la posición de los identificadores existentes.

Desplazamiento de identificadores

1. En la ventana gráfica, designe los identificadores adecuados mediante selección individual o múltiple.
2. Pulse uno de los identificadores seleccionados y arrástrelo a la nueva posición.
   Nota: Para cancelar la operación y devolver los identificadores a la ubicación anterior, pulse ESC mientras arrastra.

Restablecimiento de las posiciones de los identificadores

Restablezca los identificadores seleccionados a su posición inicial:

1. En la ventana gráfica, designe los identificadores adecuados mediante selección individual o múltiple.
2. Pulse con el botón derecho y seleccione Restablecer posición.

Para cambiar la posición de todos los identificadores en la ventana gráfica, pulse con el botón derecho en cualquier identificador y seleccione Restablecer todas las posiciones.

Nota: Cambie el filtro de selección a Seleccionar operaciones de boceto o gire la vista para elegir un identificador que se encuentre detrás de una pieza.
