Los desplazamientos físicos y las tensiones se calculan para las piezas o los ensamblajes con respecto al sistema de coordenadas global del archivo. Los resultados de estos cálculos se muestran en el nodo Resultados en el navegador.
En este nodo se encuentran, a su vez, los nodos de los distintos resultados. Puede ver los resultados de la tensión, la deformación, el desplazamiento, el coeficiente de seguridad y la presión de contacto.
Entre los comandos adicionales empleados para evaluar los resultados, se incluyen los siguientes:
- La opción para ver la malla superpuesta sobre los resultados
- Las vistas mínima y máxima que muestran rápidamente las ubicaciones de los extremos de la carga
- Un ajuste de deformación que le permite mejorar visualmente los efectos de las cargas para que pueda ver de forma más oportuna el impacto de las mismas
- Trazados de volumen de sombreado suave y de contorno
- Animación del desplazamiento
Análisis estático
Para el análisis de tensión estático se puede ver:
- Los resultados de la deformación, que incluyen el tensor de deformación y las deformaciones Principal y Equivalente
- Presión de contacto (tracciones)
- Desplazamiento
- Tensión
- Coeficiente de seguridad
Se deben especificar propiedades de materiales correctamente definidas para que los trazados de los resultados tengan un contenido significativo. Puede utilizar el Editor de estilos y normas para revisar las propiedades de cualquier material. El Editor de estilos y normas está disponible en el cuadro de diálogo Asignar materiales.
Las restricciones de diseño pueden estar basadas en la geometría:
- Masa y volumen
- Un componente de desplazamiento
- Un componente de tensión
- Otros campos de datos aplicables
- Coeficiente de seguridad

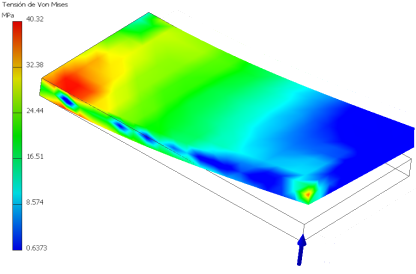

El estado de tensión se calcula para una pieza o para ensamblajes de piezas. Según la teoría de la elasticidad, el estado de tensión tridimensional de un volumen de material infinitesimal situado en una ubicación arbitraria contiene tensiones normales y tensiones de corte.
Tres tensiones normales, Tensión XX, Tensión YY y Tensión ZZ, y tres tensiones de corte, Tensión XY, Tensión YZ y Tensión XZ, definen el estado de tensión. Las tensiones normales de tracción son positivas; las tensiones normales de compresión son negativas. Las tensiones de corte son positivas cuando los dos ejes positivos que las definen giran hacia el otro (usando la regla de la mano derecha).
Análisis modal
La creación de un análisis modal proporciona la forma de calcular las frecuencias naturales de vibración para el número de frecuencias especificadas. Incluye frecuencias que corresponden a los movimientos de los cuerpos rígidos. Por ejemplo, en una simulación sin restricciones, los seis primeros modos se producen a 0 Hz y corresponden a los seis movimientos de los cuerpos rígidos. Las restricciones de diseño pueden estar basadas en la geometría o ser una frecuencia.

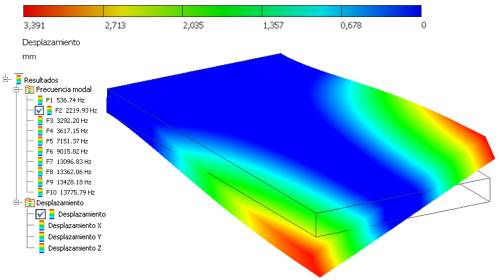

Puede animar la forma deformada para mostrar la forma modal asociada con una frecuencia concreta. Los contornos representan el desplazamiento relativo de la pieza al vibrar. Las imágenes de las formas de los modos resultan útiles para entender cómo vibra una pieza o un ensamblaje, pero no representan desplazamientos reales. Para detectar todas las formas de modos que se encuentran por debajo de una frecuencia dada, asegúrese de determinar las dos o tres formas de modos siguientes.
La opción Calcular modos precargados ejecuta primero una simulación estática estructural y determina las tensiones. A continuación, calcula los modos, dada la condición previa a la aplicación de la tensión. Si la opción no está seleccionada, el programa pasa por alto todas las cargas estructurales definidas para la simulación de la frecuencia.
