Ahora que se ha aplicado una operación Rotura a la pestaña solevada, ya no es una forma cerrada continua. Ahora es posible crear un desarrollo adecuado para la fabricación.
- En la cinta de opciones, pulse la ficha Chapa
grupo Desarrollo Crear desarrollo .

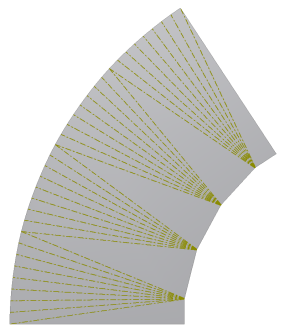

El desarrollo muestra los ejes de pliegue y las líneas de extensión de pliegue, que indican las zonas de pliegue requeridas para aplanar la pestaña solevada.
Nota: Puede añadir fácilmente una operación Rotura a una pestaña solevada creada a partir de dos perfiles cerrados y generar un desarrollo válido. Es posible que para la planta de fabricación sea más fácil crear este tipo de pieza en dos partes.
A continuación, usando este desarrollo, explorará Anotación de orden de pliegue.
