La malla se aplica primero a la configuración base. Si hay errores de modelo que impiden generar una malla correcta, aparece una advertencia. Los errores de malla pueden producirse por distintas razones. Cuando se producen, se notifican de las siguientes formas:
- El cuadro de diálogo de progreso de la malla notifica el error.
- Un identificador de error y una directriz aparecen en la región gráfica del modelo. La directriz indica dónde se ha producido el error. Se proporciona una breve recomendación específica de cada caso para resolver el error. Puede manipular el identificador de malla, según sea necesario (consulte Manipulación de los identificadores de la ventana gráfica).Nota: Si el error se produce en una pieza cuya visibilidad está desactivada, el identificador de la malla no aparece en la región gráfica.
- En el navegador, bajo el nodo Malla, la carpeta Errores se llena con los nodos de error correspondientes a los identificadores de error.
Errores de malla
- Si ocurre un error en la configuración base. El proceso de la malla se detiene y aparece un mensaje que informa sobre el error.
- Si un estudio paramétrico detecta un error. Se avisa al usuario del error que se ha producido. Sin embargo, se sigue generando la malla de las configuraciones restantes.
Los errores de malla pueden producirse:
Identificadores de error de malla
- Pulse el identificador o el nodo de error de malla en el navegador para ver información adicional en la ventana gráfica. Pulse otro identificador o nodo de error, o pulse en un espacio vacío de la ventana gráfica para ocultar la información.
- Los distintos nodos de error tienen un comando de menú contextual de visibilidad.
Excluir componentes
En los casos de errores de malla, el cuadro de diálogo Malla muestra el mensaje
Error de malla y el navegador muestra la carpeta Errores
en el nodo Malla
. La carpeta Errores contiene los componentes afectados por los errores de malla.

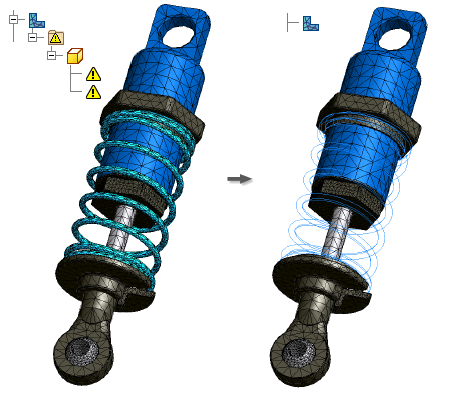

Puede elegir los componentes de la carpeta de errores de malla que desee excluir de la simulación:
- Expanda la carpeta Errores.
- Pulse con el botón derecho un componente y seleccione Excluir de simulación. El icono Actualización requerida
aparece junto a los nodos Malla y Contactos
. - Pulse con el botón derecho en el nodo Malla y seleccione Actualizar malla.
- Pulse con el botón derecho en el nodo Malla y seleccione Vista de malla. El componente excluido deja de formar parte de la malla.
- Continúe con la simulación.
