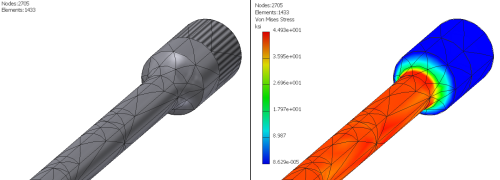

En las ocasiones en las que se detecta una concentración de la tensión, puede ser conveniente usar una malla un poco más fina. La configuración de la malla especifica los parámetros de la malla que se usarán en la simulación. Los parámetros de la malla se aplican a todos los componentes y las operaciones del modelo.
Acceda a la configuración de malla:
- En la cinta de opciones, pulse la ficha Análisis de tensión
panel Malla Configuración de malla . Si lo prefiere, pulse con el botón derecho en el nodo Malla del navegador y seleccione Configuración de malla. - Especifique los ajustes deseados en el cuadro de diálogo Configuración de malla.
Ajuste Uso Por defecto Recomendado si no se requiere otro diferente Tamaño medio de elemento Especifica el tamaño del elemento en relación con el tamaño del modelo. 0.1 Entre 0,1 y 0,05 Tamaño mínimo de elemento Permite realizar un refinado automático en las áreas pequeñas. El valor es una fracción del tamaño medio. 0.2 Entre 0,1 y 0,2 Factor de modificación Afecta a la uniformidad de la transición de la malla entre malla fina y gruesa. Especifica la relación de la longitud de arista máxima entre las aristas de elementos adyacentes. Por ejemplo, un valor de 1,5 limita la longitud de arista de los elementos a 1,5 veces la longitud de arista de un elemento adyacente. 1.5 Entre 1,5 y 3,0 Ángulo máximo de giro Afecta al número de elementos de las superficies curvas. Cuanto menor sea el ángulo, mayor será el número de elementos de malla en una curva. 60 grados Entre 30 y 60 grados - Pulse Aceptar para aplicar los cambios.
