Este ejercicio consta de dos pasos: la creación de soportes para fiadores de montaje con tornillos en los cuerpos superior e inferior y, a continuación, la creación de soportes para fiadores coincidentes para la parte roscada de los fiadores.
En primer lugar, usaremos puntos de trabajo para modelar los soportes para fiadores de montaje con tornillos situados en los cuerpos superior e inferior.
- Active la Visibilidad del cuerpo inferior y de los puntos de trabajo 1 a 4. Los puntos de trabajo se encuentran en la posición de terminación de cada soporte para fiador.
- En la cinta de opciones, pulse en la ficha Modelo 3D
panel Pieza de plástico Soporte para fiador . - Asegúrese de que el botón Cabeza se ha seleccionado.
- En la ficha Forma:
- En el área Posición, seleccione En punto en el menú desplegable.
- Seleccione los cuatro puntos de trabajo como Centros.
- Para Dirección, seleccione el Eje Y. Cambie la dirección si las flechas no apuntan hacia el cuerpo.
- Para el objetivo Sólido, seleccione el sólido inferior.
- Para Empalme, escriba 0,3 mm.

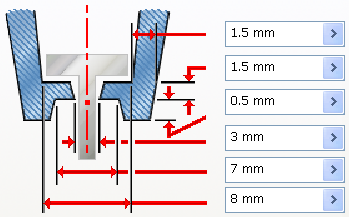

- En la ficha Cabeza:
- Para Grosor de muro, escriba 1,5 mm.
- Para Altura de la caña, escriba 1,5 mm.
- Para Altura de la abrazadera, escriba 0,5 mm.
- Para Diámetro de la caña, escriba 3 mm.
- Para Diámetro de la abrazadera, escriba 7 mm.
- Para Diámetro de la cabeza, escriba 8 mm.
- Para Opciones de ángulo de desmoldeo, escriba 2,5 grados en cada campo.
- Seleccione el tipo de Escariado.
- Pase por alto la ficha Nervios.

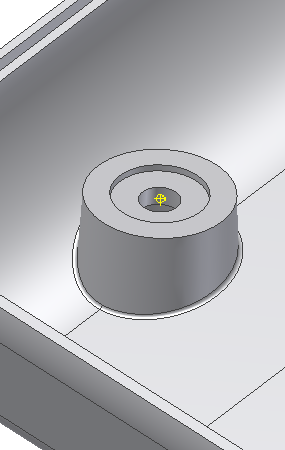

- Pulse Aceptar para crear los cuatro soportes para fiadores.

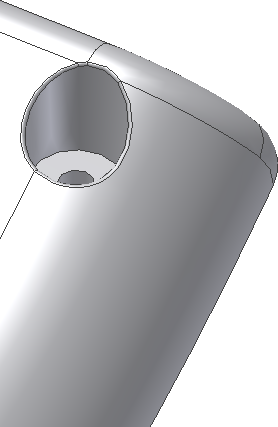

- Gire el cuerpo para ver la cavidad de la cabeza del tornillo.
A continuación generaremos los soportes para fiadores coincidentes para la parte roscada de los fiadores.
- Desactive la Visibilidad de la tapa de la batería y el sólido inferior y active la Visibilidad del sólido superior.
- Pulse el comando Soporte para fiador.
- Asegúrese de que el botón Rosca está seleccionado.
- En la ficha Forma:
- En el área Posición, seleccione En punto en el menú desplegable.
- Seleccione los cuatro puntos de trabajo como Centros.
- Para Dirección, seleccione el Eje Y. Cambie la dirección si las flechas no apuntan hacia el cuerpo.
- Para el objetivo Sólido, seleccione la parte superior.
- Para Empalme, escriba 0,3 mm.
- En la ficha Rosca:
- Asegúrese de que está seleccionada la opción Agujero y seleccione Profundidad completa en el menú desplegable.
- Para Diámetro de rosca, escriba 8 mm.
- Para Diámetro del agujero de la rosca, escriba 3 mm.
- Para Ángulo de desmoldeo interior, escriba 1 grado.
- Para Ángulo de desmoldeo exterior, escriba 2 grados.
- En la ficha Nervios:
- Asegúrese de que Nervios rigidizadores está seleccionado y seleccione 2 ul en el menú desplegable.
- Para Grosor del nervio, escriba 1,5 mm.
- Para Ángulo de desmoldeo del nervio, escriba 1,5 grados.
- Para Longitud del resalte, escriba 6 mm.
- Para Desfase superior, escriba 2 mm.
- Para Radio del resalte, escriba 1 mm.
- Para Ángulo de abocinamiento del resalte, escriba 10 grados.
- Expanda Opciones de empalme en la ficha Nervios:
- Para Radio del nervio, escriba 0,2 mm.
- Para Radio de fusión, escriba 0,2 mm.
- Para Ángulo de dirección inicial de los nervios, escriba 0.
- Para Dirección , seleccione el Eje X en la carpeta Origen .

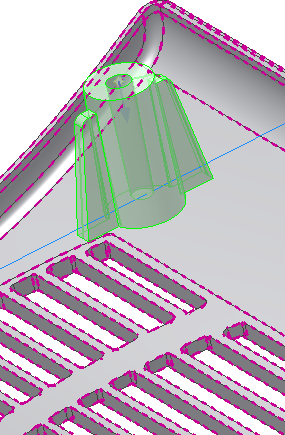

- Pulse Aceptar para crear los cuatro soportes para fiadores con nervios rigidizadores.
La imagen siguiente muestra una vista de corte de un soporte para fiador.
- Si no ha cambiado los aspectos de los cuerpos en un paso anterior de este ejercicio, pulse con el botón derecho en cada cuerpo en el navegador y seleccione Propiedades en el menú contextual. Asigne un aspecto de cuerpo único en el menú desplegable de Aspecto del cuerpo.
- Guarde el archivo.
La parte de este aprendizaje relativa a las operaciones de plástico se ha completado.
