Ahora deseamos aplicar empalmes a las aristas situadas en la intersección entre la grapa de fijación y el sólido de la tapa de la batería. Un empalme estándar puede desempeñar esta función.
- Pulse el comando Empalme estándar.
- Para Origen, seleccione Operación.
- Seleccione la operación Grapa de fijación.
- Para Radio, introduzca 0,2 mm.
- Para Reglas, seleccione Por pieza.
No deseamos que el empalme se sitúe alrededor de las aristas superiores (flechas rojas). Las aristas se incluyen porque comparten la cara curva de la grapa de fijación que coincide con la cara curva del cuerpo de la batería. Se denominan "caras fusionadas". Podemos pasar por alto estas caras fusionadas (y todas las aristas que comparten) usando el siguiente procedimiento:
- Pulse Más para expandir el cuadro de diálogo.
- Active la casilla Eliminar caras fusionadas para habilitar la opción.

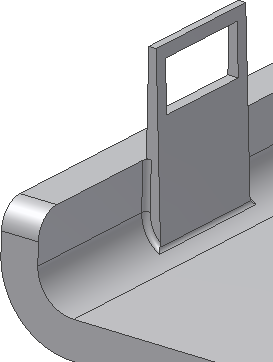

- Pulse Aceptar para crear el empalme estándar. Se insertan empalmes en las dos presillas, ya que ambas pertenecen a la misma operación.
- Guarde el archivo.
