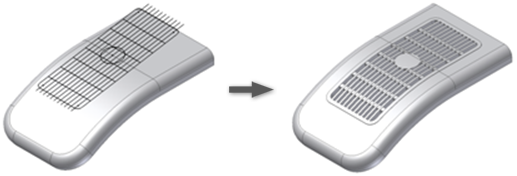

Crea una operación Parrilla usando los distintos patrones incluidos en uno o varios bocetos 2D.
Acceso:
Cinta de opciones:
ficha Modelo 3D
panel Pieza de plástico
Parrilla
Contorno
Especifica la extensión cerrada de la parrilla.
Perfil Perfil cerrado plano. La selección del perfil del contorno determina implícitamente la dirección de la parrilla como la dirección que va desde el centroide del perfil al punto más cercano de la pieza a lo largo de la normal del plano del perfil. El perfil del contorno es necesario para generar la parrilla.
Sólido Para seleccionar el cuerpo objetivo.

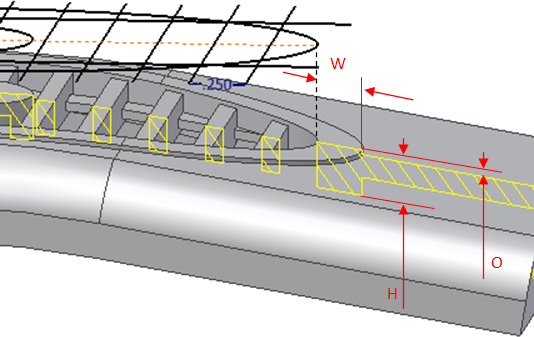

Los parámetros son:
-
W: grosor del contorno
-
H: altura del contorno
-
O: desfase de altura exterior de la cara superior del contorno con respecto a la superficie de la pieza
Isla
Área rellena con material que normalmente se encuentra en el centro de la parrilla. A menudo, la isla tiene el mismo grosor que el vaciado.
Perfil Perfil cerrado plano. El plano debe ser paralelo al plano del contorno (el perfil puede pertenecer al mismo boceto que el contorno). Si no se ha seleccionado ningún perfil, la isla no está presente. No es necesario recortar el perfil de la isla en el perfil del contorno. La propia operación ejecuta automáticamente esta acción.

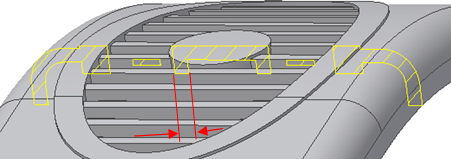

El grosor es el único parámetro de la isla. Los límites superior e inferior corresponden a las caras superior e inferior del contorno. Los nervios y los largueros de refuerzo se recortan en el perfil de la isla.
Nervios
Conjunto de curvas que rellena el área de la parrilla. Las caras externas de los nervios están niveladas con la cara externa del contorno o ligeramente retraídas con respecto a ella.
Perfil Uno o varios perfiles abiertos o cerrados que pertenecen al mismo boceto situado en un plano paralelo al perfil del contorno (puede pertenecer al mismo boceto que el contorno). Los perfiles son los contornos centrados de los nervios. No es necesario recortarlos en el perfil del contorno. La propia operación ejecuta automáticamente esta acción.

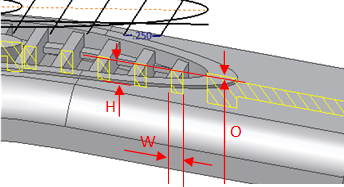

Los parámetros son:
-
W: grosor del nervio
-
H: altura del nervio
-
O: desfase superior del nervio con respecto a la cara externa del contorno
Los nervios se pueden alargar por debajo de la cara interna del cuerpo objetivo.
Largueros de refuerzo
Conjunto secundario de curvas que se añade normalmente para mejorar la rigidez de los nervios.
Perfil Uno o varios perfiles abiertos o cerrados que pertenecen al mismo boceto situado en un plano paralelo al perfil del contorno (puede pertenecer al mismo boceto que el contorno). Los perfiles son los contornos centrados de los largueros de refuerzo. No es necesario recortarlos en el perfil del contorno; la operación ejecuta automáticamente esta acción.

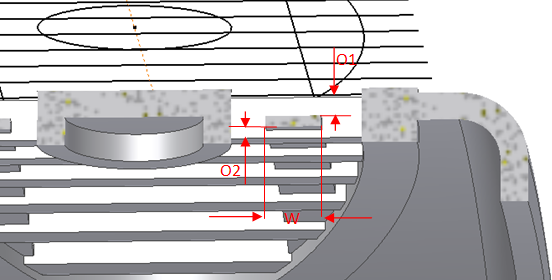

Los parámetros son:
-
O1: desfase superior con respecto a la cara superior de los nervios
-
O2: desfase inferior con respecto a la cara inferior de los nervios
-
W: grosor
Ángulo de desmoldeo
El ángulo de desmoldeo de la parrilla sólo requiere dos parámetros:
- Un ángulo de desmoldeo (sin signo).
- (Opcional) El desfase con respecto al exterior del contorno de la superficie de partición.
Si especifica el ángulo de desmoldeo, el software elige la configuración de desmoldeo correspondiente a las “prácticas recomendadas”. Si define el elemento de partición (como el desfase con respecto a la cara externa del contorno de la superficie de partición), el ángulo de desmoldeo se modela según esta definición sin ninguna comprobación relativa a la viabilidad de la fabricación.

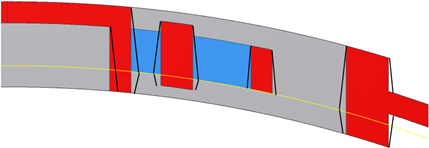

El ángulo de desmoldeo de la “práctica recomendada” se define del siguiente modo:
- La partición estará tan alejada como sea posible del “Exterior” definido por la posición del perfil del contorno (para minimizar el daño estético de las líneas de partición).
- El doble ángulo de desmoldeo debe minimizarse (para simplificar la fabricación).
- El neutro siempre coincide con la cara “Exterior” de cada elemento (para que las cotas nominales se encuentren en la parte visible de la parrilla).
En términos prácticos, el elemento de partición contiene las caras interiores del contorno o el larguero de refuerzo.

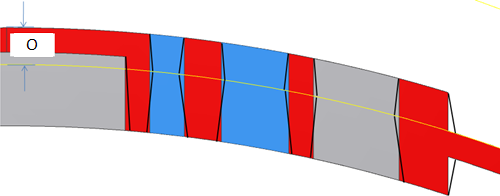

Como alternativa, defina el elemento de partición como la superficie de la pieza (antes de la aplicación de la parrilla) en un desfase O especificado con respecto a la cara exterior del contorno. Modificando la cantidad de desfase, puede definir la posición del elemento de partición donde estime oportuno. Las caras exteriores permanecen neutrales.
