Defina un segmento de arnés entre dos conectores circulares (360124:1 y 360575:1) y alrededor de la placa de circuito impreso (PCB) en el armario. Ajuste el desfase mientras trabaja.
- Abra Enclosure_Assembly.iam en la subcarpeta Cable & Harness. Es el mismo ensamblaje utilizado en el aprendizaje anterior.
- En el navegador, pulse dos veces Harness Assembly1 para activarlo para su edición.
-
En la cinta de opciones, haga clic en
ficha Cable y arnés
panel Crear
Crear segmento

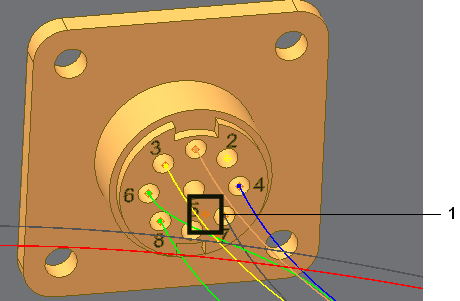

. - Gire y amplíe el componente 360124 y, a continuación, seleccione el punto de trabajo que se muestra en la imagen siguiente.
Se crea un punto de trabajo de segmento en el punto seleccionado.
- Desplace el cursor por la parte inferior de la cubierta hasta que aparezcan la información de herramienta y el símbolo de desfase. La información de herramienta muestra el valor de desfase como as 0,100 pulgadas y el símbolo muestra la distancia de desfase real como guía para hacer las selecciones.
- Antes de seleccionar el segundo punto, aumente el desfase para preparar una ramificación en el arnés. Para aumentar el valor de desfase, pulse con el botón derecho del ratón, seleccione Editar desfase en el menú contextual e introduzca 0,270.

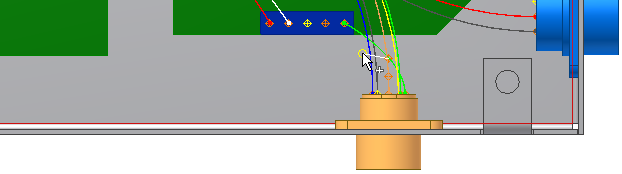

- Para el segundo punto, oriente y amplíe la vista tal como se muestra en la ilustración y, a continuación, seleccione un punto basado en la parte inferior de la cubierta.
A medida que se hacen las selecciones, el sistema muestra una línea recta desde el punto seleccionado hasta la posición actual del cursor.
- Siga seleccionando puntos alrededor de la placa de circuito impreso (PCB) y hacia el otro conector para crear una forma de segmento.

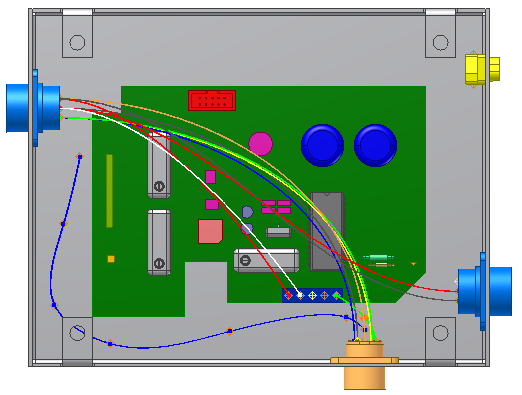

La imagen siguiente muestra varias selecciones de puntos adicionales. La inserción exacta de los puntos de trabajo no es importante. Puede ajustar los puntos de trabajo una vez finalizado el segmento.
- Pulse con el botón derecho del ratón, seleccione Editar desfase y, a continuación, introduzca 0,200 para cambiar el valor de desfase del último punto.

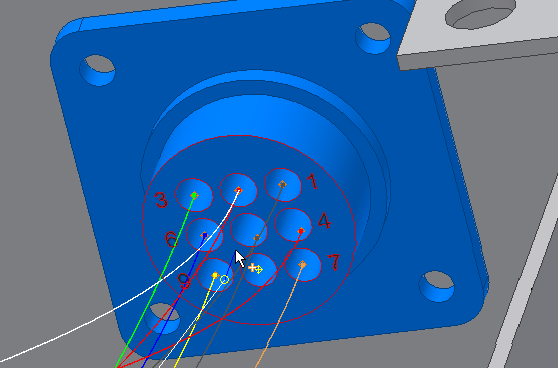

- Pulse para seleccionar el punto tal como se indica en la ilustración.
- Pulse el botón derecho del ratón y seleccione Terminar para finalizar el segmento.Nota: Si aparece un mensaje de error y no se puede generar el barrido, ajuste los puntos de trabajo en las zonas de máxima curvatura para reducir la curva.

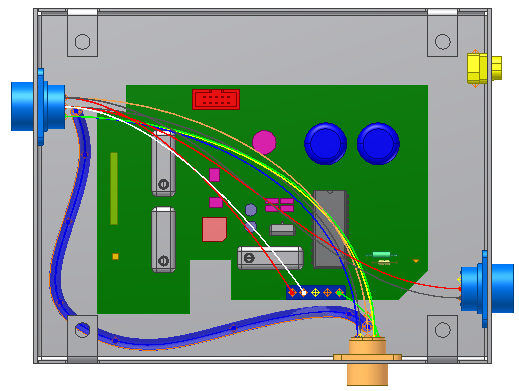

El sistema genera el segmento, tal como se muestra en la siguiente ilustración.
- Guarde el ensamblaje de arnés.
