Defina un segundo segmento de arnés entre dos conectores circulares (360575:2 y 360575:1) y alrededor de la placa de circuito impreso (PCB) en el lado opuesto del primer segmento.
- Active Harness Assembly2.
-
Pulse la ficha Cable y arnés
grupo Crear Crear segmento . - Pulse el botón derecho del ratón, seleccione Editar desfase y, a continuación, cambie el desfase a 0,200.
- Pulse la cara del conector 360575:2 que se encuentra cerca del conector de alambre 5.

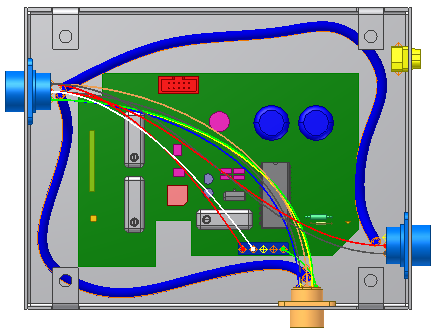

- Siga seleccionando puntos como se muestra para crear un segmento similar al de la ilustración siguiente.
- Antes de seleccionar el último punto de la cara del conector, cambie el desfase a 0,270.
- Pulse la parte inferior del conector, cerca de los pasadores 7 y 8.

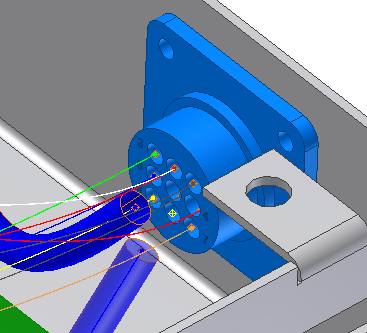

El nuevo segmento se coloca tal como se indica en la siguiente ilustración.
- Pulse el botón derecho del ratón y seleccione Terminar para finalizar el segmento.
- Guarde el ensamblaje de arnés.
