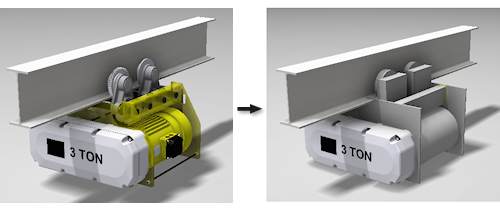

Cuando no necesite mostrar todos los detalles proporcionadas en un archivo de pieza (.ipt) de un ensamblaje, cree una representación sencilla del ensamblaje solo con la información crítica, como los puntos de montaje. Utilice las herramientas de simplificación para reducir la complejidad del modelo para que las referencias a lo largo de todo el proceso de diseño sean más sencillas y más rápidas.
Por ejemplo, se puede simplificar un modelo para:
- Eliminar la propiedad intelectual de modo que el modelo se pueda compartir con los clientes sin que sea posible la ingeniería inversa.
- Mejorar el rendimiento.
Descripción del flujo de trabajo
- Abra un archivo de ensamblaje (.iam). Haga clic en la ficha Simplificar.
- Haga clic en Incluir componentes y especifique los componentes incluidos en la versión simplificada.
- Defina envolventes para reemplazar la geometría compleja.
- Combine los componentes en una pieza simplificada.
Haga clic aquí para ver el flujo de trabajo paso a paso para crear un modelo sencillo RFA.
