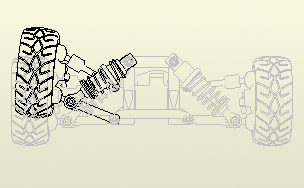

Las representaciones posicionales capturan "instantáneas" cinemáticas de ensamblajes, con el fin de mostrar componentes en varias configuraciones. Es posible guardar varias representaciones posicionales en un ensamblaje. Al crear una vista base del dibujo, se puede especificar una representación posicional. La vista creada es asociativa con respecto a la representación posicional y se actualiza para reflejar los cambios que se producen en la representación.
- Cree o abra un dibujo.
- En la cinta de opciones, pulse
ficha Insertar vistas
panel Crear
Base
. - En el cuadro de diálogo Vista del dibujo, busque el archivo de ensamblaje.
- En la ficha Componente, seleccione una representación posicional en la lista Posición.
- Defina otras opciones en el cuadro de diálogo Vista del dibujo y haga clic en Aceptar.
- Pulse en la ventana gráfica para colocar la vista.
