Se pueden utilizar aspectos para distinguir mejor los grupos de uniones. La opción Colorear grupos móviles aplica aspectos a los distintos grupos móviles de uniones. Además, es posible anular colores de piezas y de ensamblajes para incorporar un nivel adicional de control en la visualización de los grupos de uniones.
Para utilizar aspectos en los grupos móviles:
- En el navegador Simulación dinámica, pulse el nodo Grupos móviles con el botón derecho y seleccione Colorear grupos móviles. Mientras la opción esté activada, los grupos móviles actualizan los colores de los componentes cada vez que cambia su definición.
- Para marcar las diferencias usando aspectos, seleccione uno o varios componentes y utilice la lista desplegable de aspectos de la Barra de herramientas de acceso rápido de Inventor. Se pueden seleccionar varios aspectos a la vez al realizar cambios. Nota: Se crea automáticamente una representación de vista llamada Simulación dinámica en el ensamblaje de nivel superior. Cada cambio de aspecto o de definición que se realice se actualiza en la representación de vista. Las representaciones de vista de los subensamblajes permanecen sin cambios.

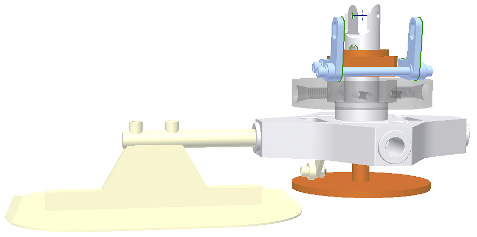

Se asigna un aspecto exclusivo a cada grupo móvil. La tabla de asignación de aspectos solo se puede modificar mediante anulaciones de aspectos de los componentes.
Los grupos fijos son de aspecto "cristal". Si el aspecto cristal no se encuentra en la biblioteca de aspectos, no se asigna ningún aspecto al grupo fijo.
Si, debido a la purga de aspectos o a una operación Pack-And-Go, no hubiera suficientes aspectos para asignar a los distintos elementos de un grupo, se produce un mensaje de error que indica que no existen suficientes aspectos exclusivos para el número de cuerpos.
