Simplificación de las piezas y los ensamblajes para el análisis

La simplificación del modelo o la pieza ayuda a agilizar el análisis. Puede excluir piezas cuya función se simula por medio de una restricción y cuya importancia estructural es, por lo demás, reducida.

Para ayudar a agilizar el análisis, puede desactivar las operaciones de piezas, como los redondeos, que son ficticias o se usan para romper aristas rectas.

Nota: Las exclusiones de componentes de ensamblaje y operaciones de piezas son específicas de la simulación. Por lo tanto, las exclusiones realizadas en una simulación no afectan a las demás.

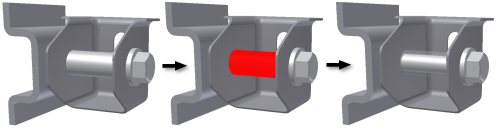

Exclusión de componentes para simplificar los ensamblajes

Excluya una pieza o un ensamblaje del análisis:

1. Expanda los nodos de ensamblaje del navegador al nivel en el que se ve el componente que desea excluir.
2. Pulse el componente con el botón derecho del ratón y seleccione Excluir de simulación. Si lo prefiere, pulse con el botón derecho del ratón el componente en la región gráfica y seleccione Excluir de simulación.

La visualización de un componente excluido cambia a transparente en el entorno de simulación.

Exclusión de operaciones para simplificar las piezas y los ensamblajes

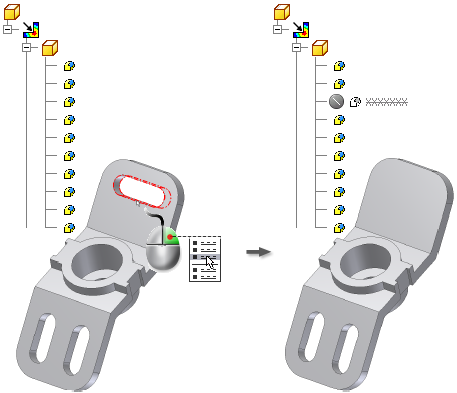

La desactivación de operaciones para el análisis puede acelerar el proceso de creación de malla. Para excluir una operación de pieza del análisis de tensión en la ventana gráfica:

1. Cambie el filtro de selección a Seleccionar operaciones .
2. En la ventana gráfica, seleccione las operaciones que desee excluir individualmente o mediante selección múltiple.
3. Pulse con el botón derecho del ratón y seleccione Excluir de simulación.

Las operaciones se harán invisibles en la ventana gráfica. En el navegador, las operaciones no están disponibles y se muestran con el icono Excluir . Las operaciones dependientes también se vuelven invisibles y dejan de estar disponibles en el navegador.

Nota: Los elementos excluidos se desactivan para el análisis de tensión, pero la desactivación se omite al volver al entorno de modelado de piezas o ensamblajes. Asimismo, no se pueden excluir elementos que ya se hayan desactivado en el entorno de modelado.

También puede seleccionar operaciones en el navegador para excluirlas:

1. Expanda el nodo de navegador de piezas al nivel en el que vea las operaciones que desee excluir.
2. Pulse con el botón derecho del ratón en la operación y seleccione Excluir de simulación.

Si se produce un error al crear una malla de elementos finitos, se muestra un cuadro de diálogo de error. Se resalta el objeto de geometría que pueda resultar problemático y se detiene la creación de la malla.

Análisis de piezas o ensamblajes que contienen cuerpos finos de pared

Para detectar los cuerpos finos de pared, haga clic en Buscar cuerpos finos en el panel Preparar. Si el modelo contiene componentes que cumplen los criterios de cuerpo fino de pared, aparece un cuadro de mensaje con una opción que permite crear automáticamente superficies medias a partir de los cuerpos finos de pared detectados.

Si hace clic en Aceptar, se abre el cuadro de diálogo Superficie media. Haga clic en Aceptar para evaluar el modelo y crear superficies medias. También puede hacer clic en el comando Desfase para seleccionar manualmente la cara o caras que se van a analizar en busca de criterios de cuerpos finos.

Todas las superficies medias y los desfases se muestran en el nodo Vaciados del navegador.
