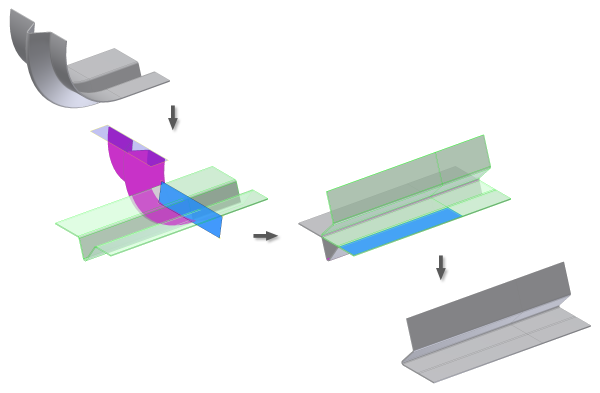

Para añadir operaciones de modelo a las caras planas de una operación de curva de contorno es necesario aplicar dos operaciones de desplegado:
- En la cinta de opciones, pulse
ficha Chapa
panel Modificar
Desplegar
. - Seleccione una referencia estacionaria en uno de los extremos de la operación de curva de contorno.
- Seleccione la curva de contorno.
- Pulse Aplicar.
- Seleccione una referencia estacionaria en la sección que se acaba de aplanar para iniciar la aplicación de la segunda operación de desplegado.
- Seleccione los pliegues que desea desplegar.
- Pulse Aceptar.
El modelado puede continuar ahora el modelo desplegado y anulación de curva. Las operaciones que se apliquen y atraviesen los pliegues se deformarán cuando se apliquen dos operaciones de replegado para devolver el modelo a la forma curva original.
Nota: La adición de una operación de desplegado para continuar con el modelado es una acción distinta de la generación de un desarrollo para la fabricación. Consulte Desplegado frente a desarrollo para obtener información adicional.
