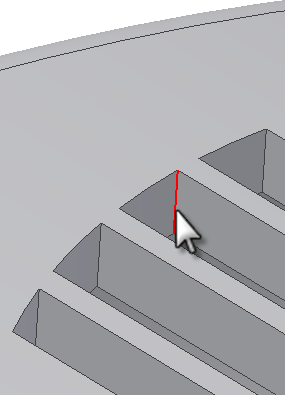

Ahora, deseamos empalmar todas las aristas verticales de la parrilla, como la indicada en la siguiente imagen.
La operación Empalme estándar se ha diseñado para empalmar una operación completa en función de unas reglas predeterminadas. Esto significa que se pueden insertar empalmes en toda la parrilla sin necesidad de volver a designar aristas individuales.
En la siguiente secuencia, definiremos las reglas que permiten aplicar empalmes en toda la parrilla con un número reducido de selecciones.
- En el navegador, desactive la Visibilidad del sólido inferior sin la parrilla. Gire la pieza con la operación de parrilla hacia la cara interior del sólido.Consejo: El menú contextual contiene tres comandos que permiten controlar la visualización del cuerpo: Visibilidad, Mostrar todo y Ocultar otros.
- En la cinta de opciones, pulse
Ficha Modelo 3D
panel Pieza de plástico
Empalme estándar
.- Use el menú desplegable para definir origen como Cara.

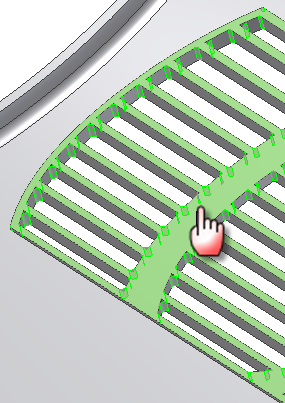

- Seleccione la cara curva interior de la parrilla, tal como se muestra en la siguiente imagen.
- Asigne al Radio el valor 0,5 mm.
- Defina la Regla como Aristas incidentes.
- Seleccione el Eje Y de la carpeta Origen para especificar la dirección.
- Defina la Tolerancia como 1 grado.
- Pulse Aceptar. Ha creado 128 empalmes usando reglas y un par de designaciones.
Nota: El empalme estándar se puede usar en cualquier operación de un archivo de pieza. No se usa exclusivamente con las piezas de plástico.
