Creación de la parrilla

En la siguiente sección, crearemos la operación de parrilla de plástico.

1. En el navegador, active la Visibilidad de GrillSketch.

2. En la cinta de opciones, pulse la ficha Modelo 3D panel Pieza de plástico Parrilla .

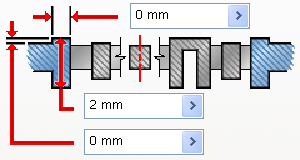

3. Active la ficha Contorno y, a continuación, seleccione el perfil cerrado exterior en la ventana gráfica tal como se muestra en la siguiente imagen. Designe el sólido de destino si la aplicación no ha seleccionado el cuerpo más cercano al boceto.

   • Grosor = 0 mm
   • Altura = 2 mm
   • Altura exterior = 0 mm


   Pasaremos por alto la ficha Isla. Este boceto no contiene un contorno cerrado para una isla. La imagen siguiente muestra un ejemplo de una isla.


4. Active la ficha Nervio y, a continuación, seleccione las líneas.

   • Grosor = 2,5 mm
   • Altura = 1,3 mm
   • Desfase superior = 0,2 mm

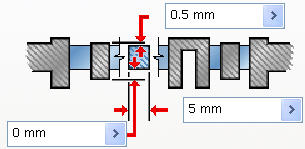

5. Active la ficha Larguero de refuerzo y, a continuación, seleccione los arcos.

   • Desfase superior = 0,5 mm
   • Grosor = 5 mm
   • Desfase inferior = 0 mm

6. Pulse Aceptar para crear la parrilla.
