A continuación, se añaden nodos a las vigas seleccionadas en la estructura. Se utilizan nodos personalizados para definir cargas, restricciones, liberaciones y vínculos rígidos.
- En el grupo Conexiones, pulse Nodo personalizado
. La visualización contextual se utiliza como método de edición por defecto. Se solicita que seleccione una viga donde insertar los nodos personalizados.

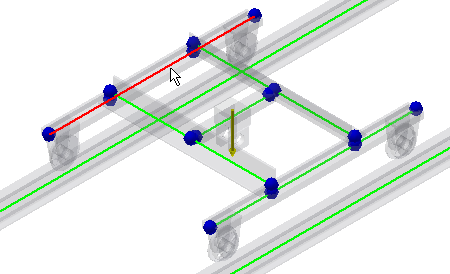

- Seleccione la viga como se muestra en la imagen siguiente.

- Escriba 170 mm en el campo de edición de Desfase y pulse Terminar
. Repita los mismos pasos para insertar un segundo nodo personalizado en la misma viga. Pulse el comando Nodo personalizado, seleccione la viga, introduzca 2330 mm y pulse Terminar
.
- Ahora se insertan nodos personalizados en la viga paralela. En el grupo Conexiones, pulse Nodo personalizado
.
- Seleccione la viga, como se muestra en la imagen.

- Escriba 170 mm en el campo de edición de Desfase y pulse Terminar
. Repita los mismos pasos para insertar un segundo nodo personalizado en la misma viga. Pulse el comando Nodo personalizado, seleccione la viga, introduzca 2330 mm y pulse Terminar
.
