También se insertan nodos personalizados en los raíles debajo de las ruedas de carro. Posteriormente, todos estos nodos se utilizan para crear vínculos rígidos.
- En el grupo Conexiones, pulse Nodo personalizado

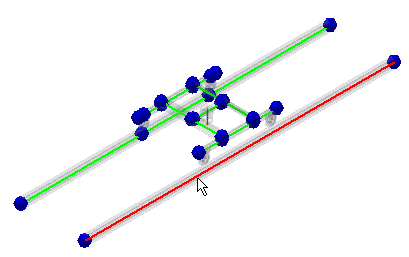

. - Seleccione la viga, como se muestra en la imagen.
- Escriba 6080 mm en el campo de edición de Desfase y pulse Terminar
. Inserte un segundo nodo personalizado en la misma viga. Pulse el botón derecho y seleccione Repetir nodo personalizado. Seleccione la misma viga, escriba 3920 mm y pulse Terminar . - Ahora se insertan nodos personalizados en la viga paralela. En el grupo Conexiones, pulse Nodo personalizado.

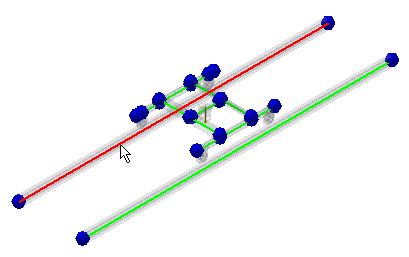

- Seleccione la viga, como se muestra en la imagen.
- Escriba 6080 mm en el campo de edición de Desfase y pulse Terminar . Inserte un segundo nodo personalizado en la misma viga. Pulse el botón derecho y seleccione Repetir nodo personalizado. Seleccione la misma viga, escriba 3920 mm y pulse Terminar .
Se han insertado todos los nodos personalizados necesarios para el análisis. Los nodos personalizados figuran en la carpeta Nodos del navegador. Sus números se asignan en el orden definido, comenzando desde el primer número de nodo disponible.
Nota: También puede mostrar los números de nodos en la ventana gráfica. En el grupo Visualización, pulse Etiquetas de nodo
.
.
