Definición de enrutamientos manuales

Enrutamiento de un cable Belden en un segmento único.

1. Abra Enclosure_Assembly.iam en la subcarpeta Cable & Harness. Es el mismo ensamblaje utilizado en el aprendizaje anterior.
2. Active Harness Assembly2.
3. En la cinta de opciones, pulse la ficha Cable y arnés grupo Enrutamiento Enrutamiento .

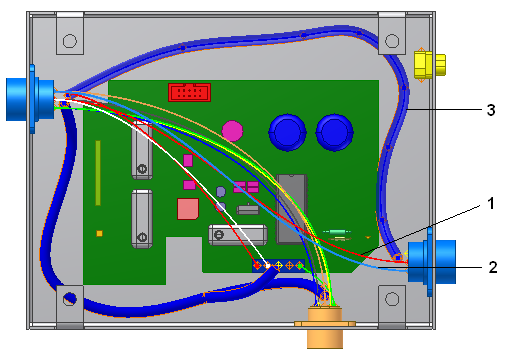

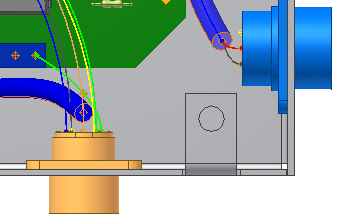

4. En la ventana gráfica, seleccione un conductor de cable (1 o 2) que desee enrutar.

5. Active la casilla Segmento único (manual).
6. Seleccione el botón Primer segmento, designe el segmento (3) en la ventana gráfica, tal como se indica en la ilustración anterior, y pulse Aceptar.

   Los dos conductores de cable se enrutan al mismo tiempo porque los dos cables representan un único cable. Las longitudes de cable y los diámetros de conjunto se actualizan automáticamente.


   Nota: Los conductores de cable se enrutan y se les anula el enrutamiento conjuntamente, y deben seguir la misma ruta (enrutados por los mismos segmentos) en el ensamblaje de arnés.
7. Guarde el ensamblaje de arnés.
