Importación de cargas de movimiento de simulación dinámica

Utilice la opción Análisis de cargas de movimiento para importar cargas de movimiento basadas en incidencias y creadas en el entorno de simulación dinámica. Solo las piezas que son cuerpos únicos y cumplen los siguientes criterios son válidas para la transferencia de cargas de movimiento:

Criterios de cargas de movimiento

• La pieza no debe estar soldada a otra pieza.
• Solo las incidencias de pieza de nivel superior y los subensamblajes flexibles son candidatos para Exportar a CEF. La exportación a CEF se realiza en el entorno de simulación dinámica.
• El análisis está limitado a una incidencia de pieza y a un paso de tiempo seleccionado en la simulación dinámica. Los cuerpos restantes se excluyen automáticamente. Todas las condiciones del contorno se importan desde la simulación dinámica.
• El paso de tiempo se expresa en segundos. Incluya un cero delante de la coma. En casos extremos, se puede usar la notación científica.
• Se pueden llevar a cabo varias simulaciones que hagan referencia a la misma incidencia y utilicen el mismo paso de tiempo.
• La operaciones de ensamblaje se tienen en cuenta cuando se efectúa una simulación de análisis de tensión aislada.

Mensajes de definición incompleta

• Si la opción Análisis de cargas de movimiento está activada y no se ha especificado ningún componente, el sistema pide que se seleccione un componente.
• Si no se ha especificado ningún paso de tiempo, la lista desplegable muestra el mensaje No se ha seleccionado ningún paso de tiempo.
• Si durante la actualización de una simulación dinámica el componente especificado no tiene suficientes caras definidas, la incidencia se elimina de la lista de exportación. Se le pedirá que seleccione una nueva pieza o que complete la definición de la carga en la simulación dinámica.

En primer lugar, exporte la cargas del entorno de Simulación dinámica. A continuación, en el entorno de Análisis de tensión, especifique que las cargas de movimiento se incluyan en la simulación. Exporte las cargas de movimiento por separado para cada pieza.

Analice cargas de movimiento en una pieza de un ensamblaje:

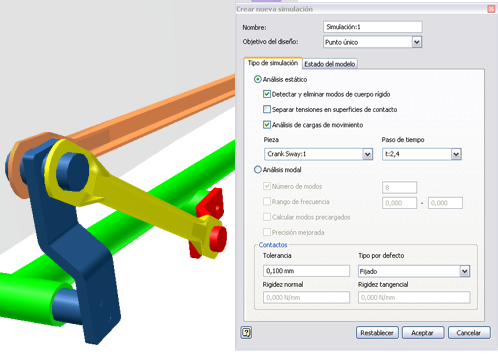

En una simulación nueva En la cinta de opciones, pulse ficha Análisis de tensión panel Administrar Crear simulación . Se abre el cuadro de diálogo Crear nueva simulación. En la ficha Tipo de simulación, active la opción Análisis de cargas de movimiento. Se activan controles adicionales. Seleccione la pieza en la lista disponible. Seleccione el paso de tiempo en la lista de pasos de tiempo. La lista incluye los pasos de tiempo generados en la simulación dinámica. Pulse Aceptar. Se crea una nueva simulación para el componente seleccionado. Todas las cargas relacionadas con incidencia llenan la carpeta Cargas del navegador. Complete la definición de la simulación. Ejecute la simulación.

En una simulación existente Pulse con el botón derecho del ratón en el nodo de simulación del navegador y pulse Editar propiedades de simulación. En la ficha Tipo de simulación, active la opción Análisis de cargas de movimiento. Se activan controles adicionales. Seleccione la pieza en la lista disponible. Seleccione el paso de tiempo en la lista de pasos de tiempo. Pulse Aceptar. Realice las modificaciones de los parámetros de simulación que considere necesarias. Ejecute la simulación.
