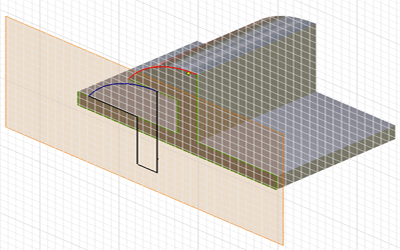

La geometría de referencia consiste en curvas o puntos de boceto. Se crea mediante la proyección de aristas del modelo, vértices u operaciones de trabajo de otro boceto sobre el plano de boceto activo. La geometría de referencia se basa (se asocia con) en la geometría creada previamente.
La geometría de referencia se crea de dos formas:
- Todas las aristas de la cara se añaden automáticamente al boceto activo como geometría de referencia cuando se crea un boceto en la cara plana de un modelo.
- El comando Proyectar geometría proyecta aristas del modelo, vértices, operaciones de trabajo, puntos o curvas de un boceto visible sobre el plano de boceto activo como geometría de referencia.
Punto de trabajo
Las operaciones de trabajo son geometría constructiva abstracta que se usa cuando la geometría no es suficiente para crear y colocar operaciones nuevas. Para fijar la posición y la forma, restrinja las operaciones a operaciones de trabajo.
Puede colocar o proyectar puntos de trabajo en caras de piezas, aristas lineales, arcos o círculos. Los puntos de trabajo pueden estar restringidos a puntos de centro de arcos, círculos y elipses.

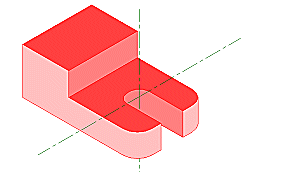

Ejes de trabajo
Cuando cree operaciones y ensamblajes, utilice ejes de trabajo para marcar líneas de simetría, ejes o distancias entre ejes de operaciones de revolución.

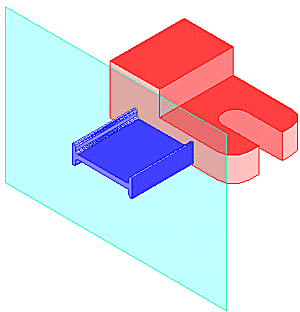

Planos de trabajo
Utilice los planos de trabajo para crear ejes, planos de boceto y planos de terminación, o para colocar vistas de sección transversal o planos de corte.
Directrices para utilizar los planos de trabajo:
- La cara de una pieza no está disponible como plano de boceto para crear un boceto de nuevas operaciones.
- Se requiera una posición intermedia para definir otros planos de trabajo (por ejemplo, a un ángulo respecto a una cara y a una distancia de desfase).
- Los planos de trabajo deben insertarse en el centro de formas cilíndricas y se deben usar para fijar cotas paramétricas entre operaciones cilíndricas.
