Desplegado de operaciones de chapa

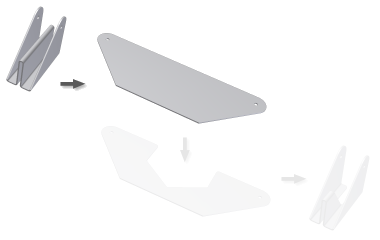

Si trabaja en un modelo de chapa plegado que tiene al menos una cara plana, utilice el comando Desplegar para desplegar uno o varios pliegues o curvas de chapa con respecto a una cara de referencia. El comando Desplegar añade una operación de desplegado al navegador de piezas de chapa y permite añadir otras operaciones a la sección aplanada del modelo. A continuación, se puede añadir una operación de replegado para replegar todos los pliegues o las curvas que se han desplegado o algunos de ellos.

En la cinta de opciones, pulse ficha Chapa panel Modificar Desplegar . Pulse una cara o un plano para usarlo como referencia de desplegado. Pulse las curvas o los pliegues resaltados que desee desplegar. Puede usar Añadir todos los pliegues para seleccionar toda la geometría resaltada. Obtenga una vista preliminar del estado aplanado y añada o suprima pliegues o curvas para llegar al estado plano deseado. Puede seleccionar los bocetos no consumidos que también desee desplegar. Pulse Aceptar.

Consejo: Para desplegar la mayoría de los pliegues y las curvas (pero no todos), seleccione la opción Añadir todos los pliegues. Presione CTRL y pulse los pliegues y las curvas que no desee desplegar para cancelar su selección.
