Cree el empalme en una ubicación arbitraria y añada dos conductores al empalme.
- Abra Enclosure_Assembly.iam en la subcarpeta Cable & Harness. Es el mismo ensamblaje utilizado en el aprendizaje anterior.
- En el navegador, pulse dos veces en Harness Assembly1.
- Cree un conductor genérico 22AWG-GRN de Pasador 3 U7 en Conector 360575:1 a Pasador 2 J12 en LTP:1. Utilice el identificador por defecto del conductor.

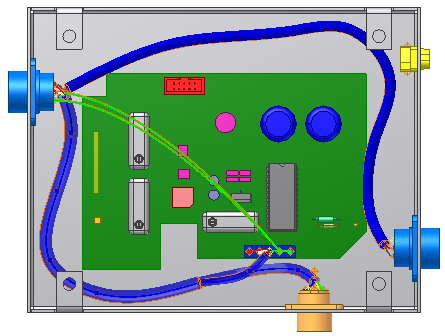

- Cree un conductor genérico 22AWG-GRN de Pasador 5 U7 en Conector 360575:1 a Pasador 2 J12 en LTP:1. Utilice el identificador por defecto del conductor y pulse Aceptar. Los conductores nuevos se muestran en la siguiente imagen.
En la cinta de opciones, pulse la ficha Cable y arnés
panel Crear Crear empalme .- En el cuadro de diálogo Crear empalme, aplique los valores por defecto.
Se asocia al cursor un círculo verde que representa el empalme. La línea que representa la distancia de desfase se extiende desde el objeto del empalme.
- Pulse en la ventana gráfica cerca de la ubicación que se muestra en la imagen siguiente para insertar el empalme. Como más adelante en el aprendizaje desplazará el empalme, la ubicación exacta no es importante.

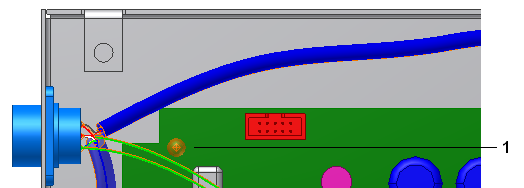

El empalme (1) se muestra en la siguiente imagen.
Nota: Para cambiar el valor del desfase, vuelva a pulsar con el botón derecho del ratón, seleccione Editar desfase y especifique un valor. El valor por defecto del desfase se establece en la ficha Empalme del cuadro de diálogo Configuración de arnés.
- Pulse Aceptar para crear el empalme.
